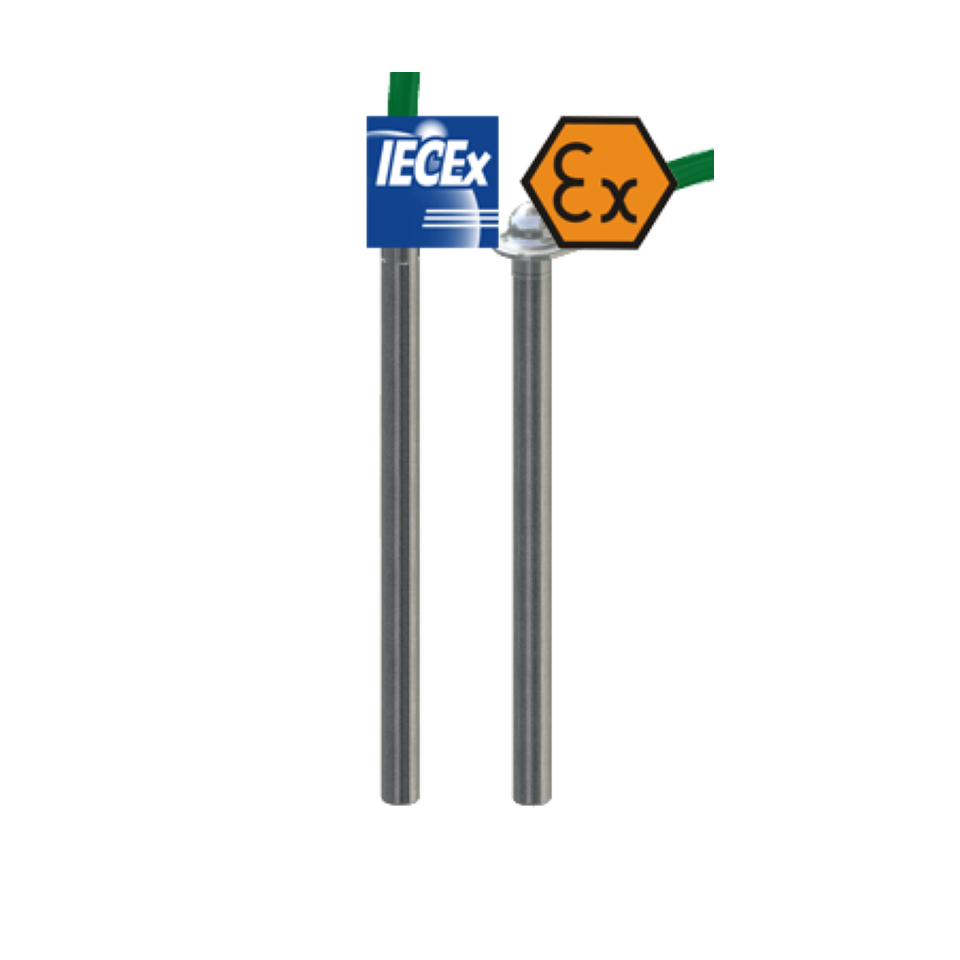

Termocuplu cu fir cu piston ATEX cu siguranță intrinsecă

Referință GXI-TTE411R / GXI-TTE412R

  • Domeniu de măsurare: -40 .. + 400 ° C (depinde de izolația cablului)
  • Industria chimică fină
  • Industria energiei ușoare
  • Servicii industriale generale
  • Industria alimentară
  • Instalare în zone periculoase:
    Gazele, vaporii, ceațele (G): Zona 0, 1, 2
    Praf (D): Zona 20, 21, 22
    Mine: M1

Caracteristici produs Termocuplu cu fir cu piston ATEX cu siguranță intrinsecă

caracteristici gama

  • TC simplu sau dublu:
    Tipul J (Fe-CuNi),
    Tipul K (NiCr-NiAl),
    Tipul N (NiCrSi-NiSi),
    Tipul T (Cu-CuNi),
    Tipul E (NiCr-CuNi)
  • Oțel inoxidabil AISI321 / 1.4541 sau AISI316L / 1.4404, AISI316Ti / 1.4571 la cerere

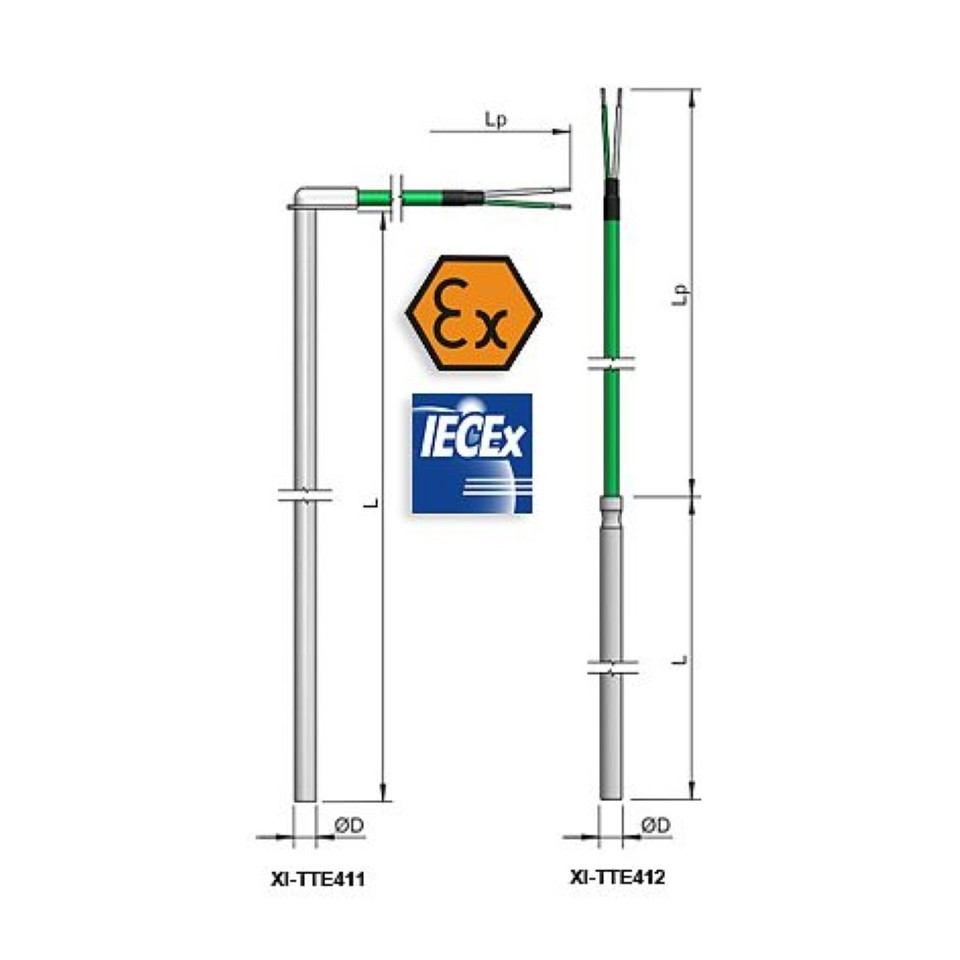

  • Tipul construcției: drept sau unghiular


Diferența de temperatură

Gama de temperatură a senzorului depinde de izolația cablului de conectare.

imagine

izolare

interval de măsurare

PVC / teacă: PVC -10 .. + 105 ° C
Silicon / teacă: silicon -40 .. + 180 ° C
Teflon® FEP / Teacă: silicon -40 .. + 180 ° C
Teflon® FEP / înveliș: silicon / împletitură: cupru -40 .. + 180 ° C
Teflon® PFA / înveliș: teflon® PFA -40 .. + 260 ° C
Teflon® FEP / înveliș: teflon® FEP / împletitură: cupru -40 .. + 205 ° C
Fibra de sticlă / teacă: fibră de sticlă / împletitură: oțel inoxidabil -40 .. + 400 ° C


Descriere

Termocuplurile acestei serii sunt proiectate pentru a fi înșurubate direct în proces, în principal în vase și conducte. Aceste termocupluri sunt potrivite pentru medii lichide și gazoase sub sarcină mecanică moderată și în condiții chimice normale.

Construcţie

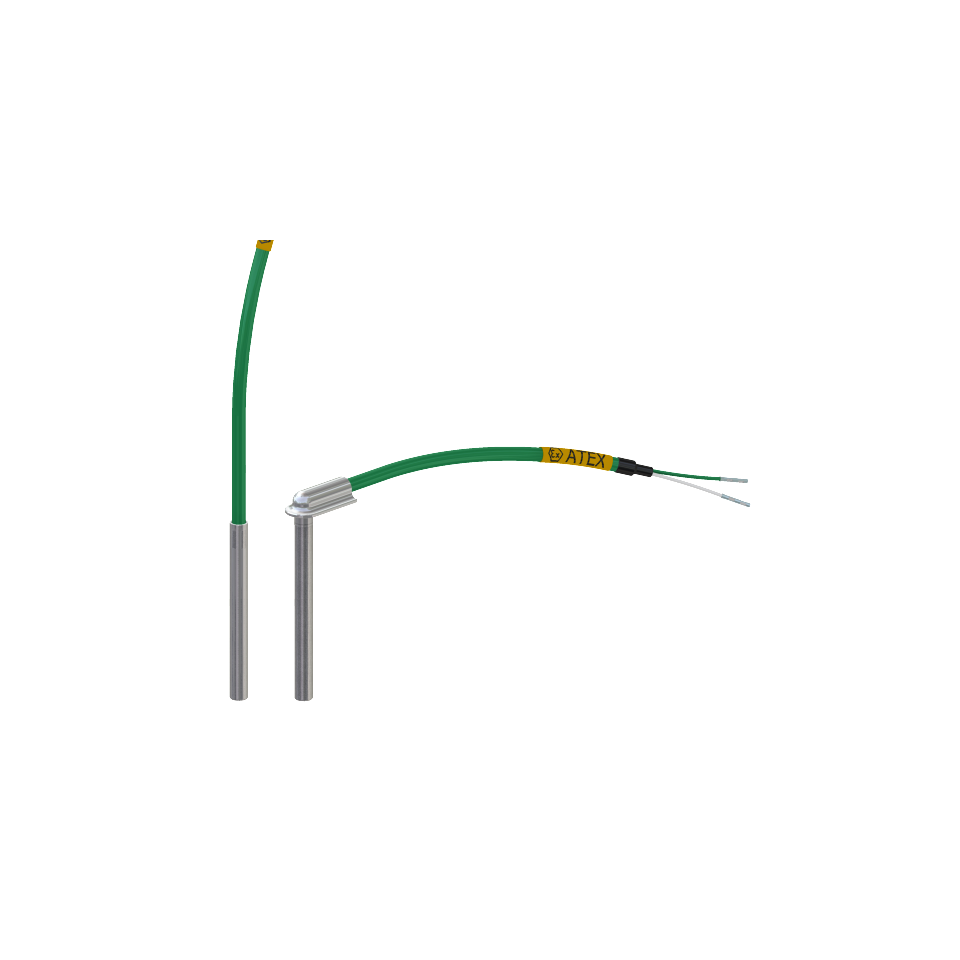

Senzorul este format dintr-un cablu de termocuplu, un tub de protecție cu conexiune filetată de proces și un cablu.

Lungimea de inserție, conexiunea de proces, tipul de construcție, tipul de termocuplu, precizia, izolarea cablurilor pot fi selectate individual pentru aplicația respectivă.

Alte versiuni

Această fișă tehnică conține doar o mică parte din programul nostru de alimentare cu termocuplu. La cererea clientului, pot fi livrate și alte versiuni.
