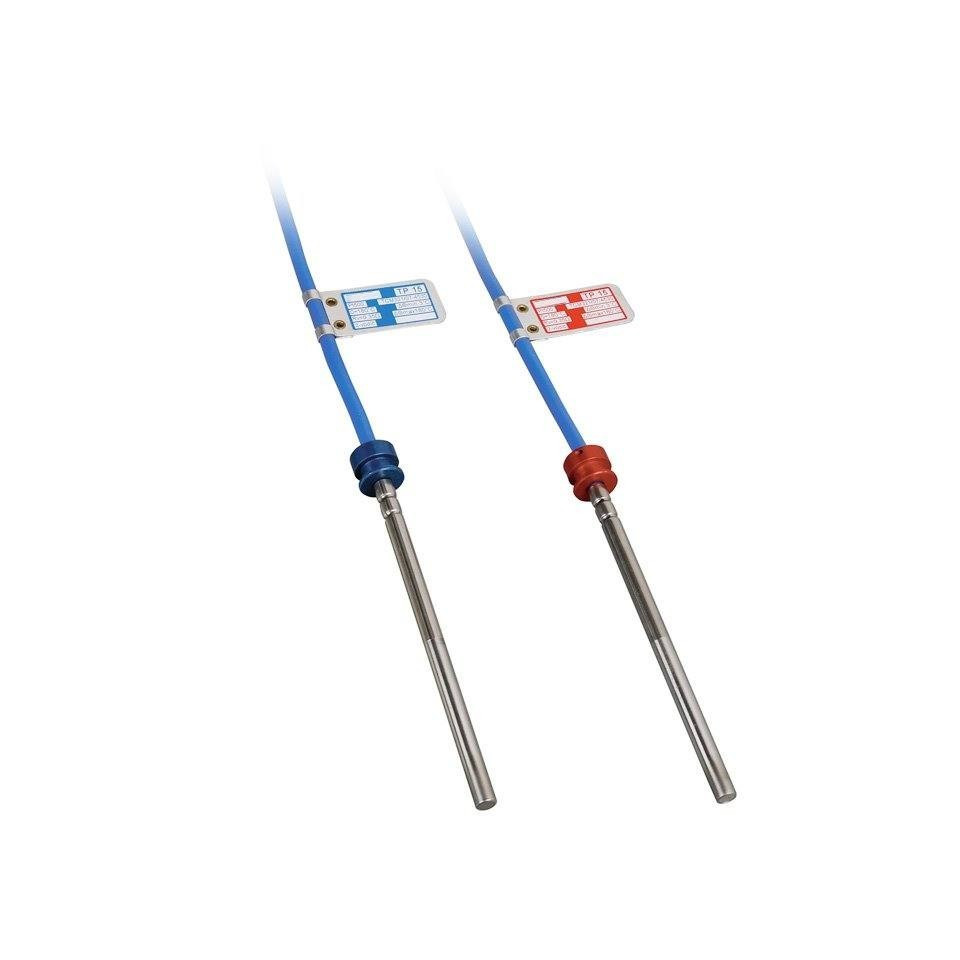

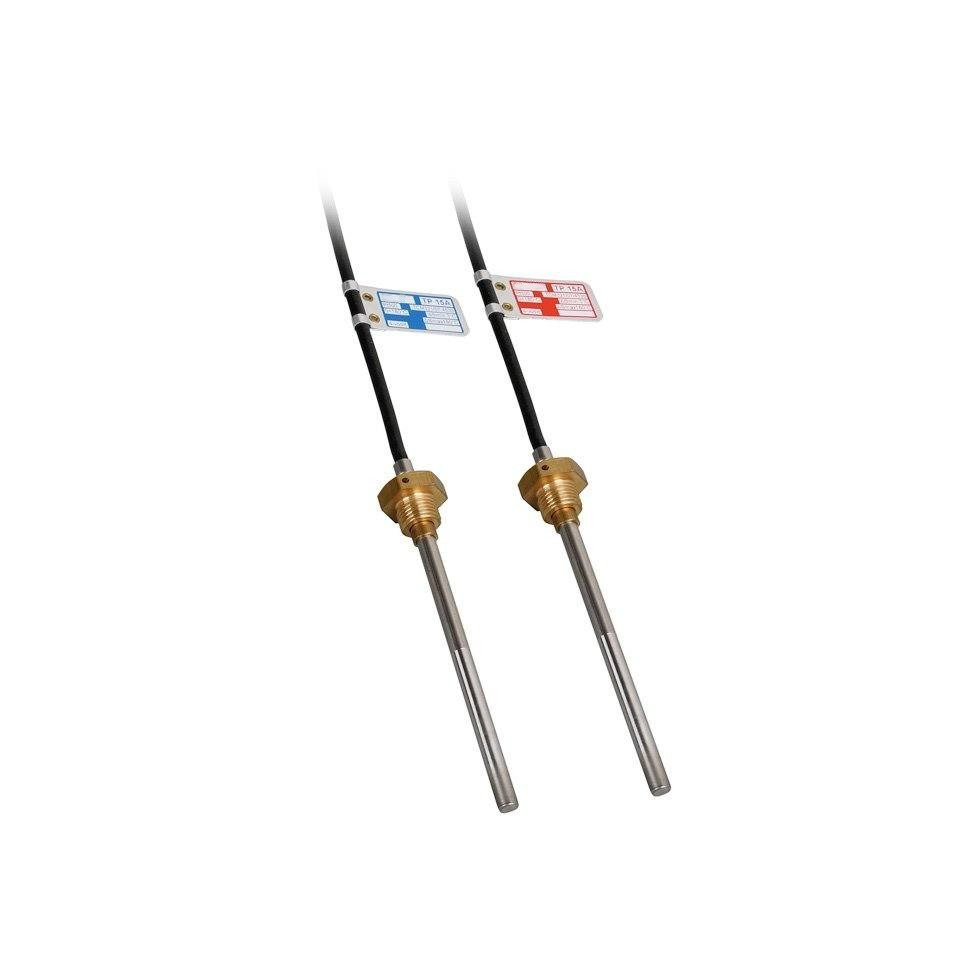

Termometru cu rezistență pereche tip TP 15
Termometru cu rezistență pereche tip TP 15
Termometru cu rezistență pereche tip TP 15 Termometru cu rezistență pereche tip TP 15

Termometru cu rezistență pereche tip TP 15

Livrare în 3 până la 5 săptămâni
Acești senzori de temperatură asociați sunt folosiți ca componente ale contoarelor de energie. Sunt fabricate cu elementele de detectare a temperaturii Pt 100, Pt 500 și Pt 1000.
337.44KB descărcarea

GTP15R | Termometru de rezistență pereche tip TP 15

Caracteristici produs Termometru cu rezistență pereche tip TP 15

Senzorii sunt compatibili cu contoare de energie fabricate de SIEMENS, LANDIS + GYR, KAMSTRUP, ITRON, CODEA, COMAC CAl, SENSUS METERING etc. Senzorii sunt destinați instalării în radiatoare. Intervalul standard de temperatură de funcționare este de la 0 ° C la 180 ° C

Termometru cu rezistență pereche TP15

DATE DE BAZĂ
Tipul elementului sensibil P1, Pt100, Pt500
Curentul maxim de măsurare continuă 3mA (Pt100); 1,5mA (Pt500); 1 mA (Pt1000)
Curent de măsurare recomandat 1mA (Pt100); 0,5mA (Pt500); 0,3 mA (Pt1000)
Interval de măsurare 0 până la 180 ° C
moi 2 sau 3 ° C
Max. 180 ° C
Clasa de precizie a senzorilor individuali B conform EN 60 751
Conexiune senzor conform schemei de cablare

ALȚI PARAMETRI
TP 15: 65*, 105, 140, 230 mm
Lungimea standard a carcasei TP 15A: 120/91; X
TP 15B: 120/91; X
diametrul recipientului 6 mm (cu toleranță d10 pe lungimea de 50 mm)
Materialul carcasei și al godeului oțel inoxidabil DIN 1.4301
Cablu de intrare Silicon neprelucrat cu 2 fire 2 x 0,5 mm 2 Silicon
4 fire neecranate 4 x 0,25 mm 2
Lungimea cablului conform EN 1434-2, art. 3.3.4, graficul 2
Rezistența firului 0,07 la 1 m de cablu cu 2 fire
Rezistența la temperatura cablului -25 până la 180 ° C
Clasă de protecție IP 67 conform EN 60 529
Resiztenta izolarii > 100 MOhm la 100 V DC, 15 până la 35 ° C, umiditate relativă <80%
Timp de raspuns t 0,5 <6 s (în apă albă la 0,4 ms -1 )
Lungimile sondei 65*, 105, 140, 230mm (TP 15); 91, 146 mm (TP 15A)
Fir termic G1 / 2 ", M 20 x 1,5
Suprapresiunea maximă a sondei termice 6,3 MPa
