CONVERTITOR ISOLAT DE CURENT DIRECT ȘI TENSIUNE PENTRU APLICAȚII FEROVIARE PX24 / R

CONVERTITOR ISOLAT DE CURENT DIRECT ȘI TENSIUNE PENTRU APLICAȚII FEROVIARE PX24 / R

Referință GPX24/RR

Convertor de tip PX24 / R

Gama de temperatură de funcționare -25 ° C până la 70 ° C

Interval de temperatură de depozitare -40 ° C până la 80 ° C

Tensiunea de alimentare de la 12 la 30 VDC

Alimentare neîntreruptibilă: clasa S1 art .: 5.1.1.2

Consum maxim 1,5 VA

Tensiunea semnalului de intrare: de la ± 10 mV la ± 1500 V.

curent: de la ± 50 uA la ± 10 A.

Semnal de ieșire de la 4 la 20 mA

Echilibrarea buclei de ieșire min. 15 V (Rz - 750 ohm) la 20 mA

Sarcina de ieșire a tensiunii maxime 10 mA

Rezistența de intrare a tensiunii de intrare tip. 100 kohm / V

Cadere de tensiune de intrare de curent <0,54 V

Limita de curent de intrare tip. 30 mA (siguranță electronică)

Max. eroare de transfer <0,1%

Eroare de linearitate <0,1%

Eroare de temperatură <0,01% / ° C

Constanta de timp 1 ms, pana la 300 ms la cerere

Cutie de protecție / bloc terminal IP 40 / IP 20

Greutate 90 g

Gradul de poluare a mediului PD1, PD2

Tensiunea maximă de funcționare Prin izolare

categoria de supratensiune a cablajului

L-AM VĂZUT

OVI

Nivelul de izolație OVIII:

de bază

face 1000V RMS

face 1000V RMS

face 1000V RMS îmbunătățit

face 1000V RMS

face 600V RMS

face 300V RMS

Distanța aeriană și suprafața

intrare / ieșire + sursă de alimentare

putere de iesire

min. 8 mm

min. 6,5 mm

Tensiunea de testare Ua intrare / ieșire 5 kV RMS

Tensiune nominală de impuls Uni: 8 kV

teste

Echipamente Elektronic utilizate pe material rulant conform EN 50155

Încercări de șoc și vibrații conform EN 61373

Compatibilitate electromagnetică conform EN 50121-3-2

Test de izolare conform EN 50124-1

Rezistent la foc

conform EN 45545-2 + A1

Caracteristici produs CONVERTITOR ISOLAT DE CURENT DIRECT ȘI TENSIUNE PENTRU APLICAȚII FEROVIARE PX24 / R

Modulul PX24 / R este conceput pentru măsurarea semnalelor de curent continuu sau tensiune de la vehiculele feroviare. Convertește semnalul de intrare într-un semnal de ieșire unificat izolat 4..20 mA, 0..20 mA, 0..10 V, 0 .. ± 10 V sau 0..20mA. Poate procesa semnale de curent continuu într-un interval de tensiune de la ± 10 mV la ± 1500 V și un interval de curent de la ± 50 uA la ± 10 A. Modulul este utilizat în general pentru a măsura semnalele șunturilor și separatoarelor de medie tensiune. Ieșirea convertorului este un semnal activ izolat de intrare și sursa auxiliară.

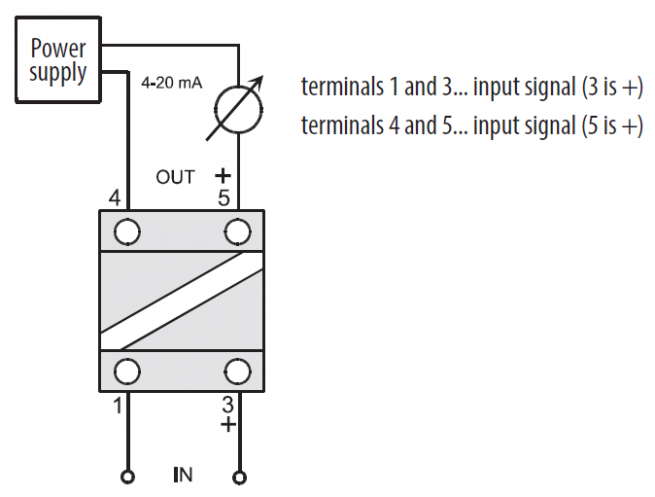

PX24 / R buclă de ieșire alimentată.

măsoară și izolează un semnal de curent continuu sau tensiune de intrare

 activează semnalul bipolar de intrare și ieșire

tensiune nominală a impulsului Uni: 8kV

distanța aerului și suprafața de intrare / ieșire: min. 8 mm

tensiune de test Ua intrare / ieșire: 5kVRMS

alimentare auxiliară 16-300V DC 90-250V AC

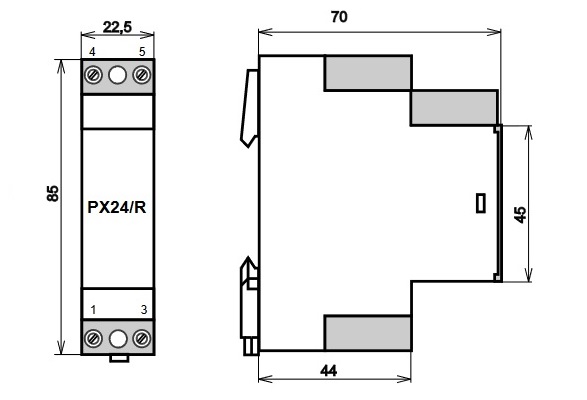

Instalare pe șină DIN 35

precizie de conversie <0,1%

constanta de timp 1ms, pana la 300ms la cerere

TESTE, DECLARAȚII, CALIBRAȚII

Echipamente electronice utilizate pe material rulant conform standardului EN 50155, cu modificările ulterioare

Compatibilitate electromagnetică conform standardului EN 50121-3-2, astfel cum a fost modificat

Coordonarea izolației conform standardului EN 50124-1, astfel cum a fost modificat

Încercări de șoc și vibrații conform standardului EN 61373, astfel cum a fost modificat

Protecția împotriva incendiilor conform standardului EN 45545-2 + A1, astfel cum a fost modificat, îndeplinește toate cerințele pentru produsele monitorizate conform tabelului 2 - circuitul tipărit îndeplinește toate cerințele R24 - carcasa îndeplinește toate cerințele R26
