SENZOR DE TEMPERATURĂ DE CONTACT DIN ALAMĂ KTR 026D / R

Referință GKTR026D / RR

Tip senzor KTR 026D / R

Tipul de element sensibil toate tipurile

Diferența de temperatură

-40 ° C la 120 ° C (domeniul de măsurare poate fi extins - vezi modificările tme)

Clasa de protecție IP 67 conform EN 60529

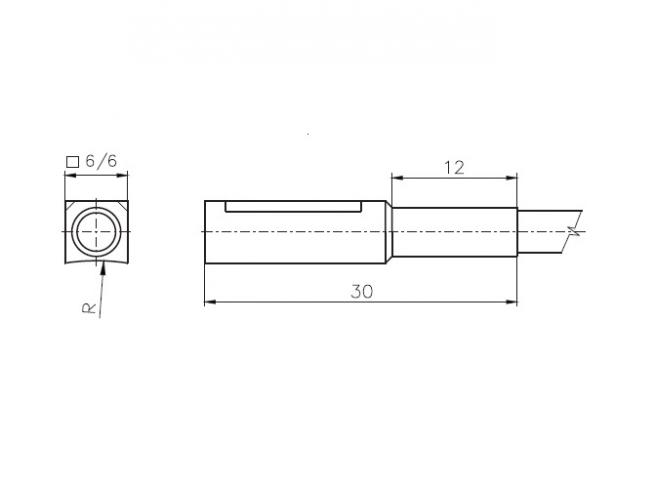

Dimensiunea carcasei 6 x 6 mm

Lungimea carcasei

30 până la 60 mm

Raza de curbură a suprafețelor de contact

R = conform R al conductei

Material carcasă alamă

Cablu de intrare RADOX ecranat 2 x 0,5 mm2

Rezistența firului

0,142 Ω pentru 1 m de cablu pentru conectarea cu 2 fire

Timp de răspuns τ0,5 <4 s (în apă curentă la 0,4 ms-1)

Resiztenta izolarii

> 200 MΩ la 500 VDC, temperatura 25 ° C ± 3 ° C, umiditate <80%

Durata medie de viață ≈ MTTF * 1,95 x 106 h

* În condițiile de mediu și operaționale specificate în metodologia de testare aprobată.

teste

Testele de șoc și vibrații

categoria 2 conform EN 61373

Test de izolare 4 kVDC timp de 1 minut conform EN 50155

Rezistent la foc

conform EN 45545 și conform NFPA 130

Caracteristici produs SENZOR DE TEMPERATURĂ DE CONTACT DIN ALAMĂ KTR 026D / R

Senzorul de temperatură KTR0 26D / R este proiectat pentru a măsura temperatura suprafeței substanțelor solide cu o suprafață netedă. În segmentul aplicațiilor vehiculelor feroviare, este utilizat, de exemplu, pentru măsurarea temperaturii apei și transportului conductelor de canalizare sau a conductelor sistemului de răcire a motoarelor diesel sau a locomotivelor și unităților diesel-electrice. Senzorul face parte din sistem, asigurându-se că conductele nu sunt înghețate.

Intervalul de temperatură este de -40 ° C până la 120 ° C și aceste limite nu trebuie depășite nici pentru o perioadă scurtă de timp. Senzorul este format dintr-un bloc de alamă, a cărui zonă are o adâncime concavă cu rază specială pentru contactul de suprafață cu conducta măsurată. Senzorul poate fi utilizat pentru toate sistemele de control compatibile cu tipurile de elemente de detecție enumerate în tabelul parametrilor tehnici. Senzorul este conform cu gradul de protecție IP 67 conform standardului EN 60 529, modificat.

Senzorul este atașat la conductă utilizând bandă de montare cu o încuietoare cu șurub și în contextul sistemelor antigel nu trebuie deloc izolat termic, spre deosebire de alte aplicații.

Senzorul este conceput pentru a funcționa într-un mediu neagresiv.

TESTE, DECLARAȚIE, CALIBRAȚII

Încercările de tip sunt efectuate de un organism notificat în conformitate cu standardul EN 50155, cu modificările ulterioare, Aplicații feroviare - Echipamente electronice utilizate pe material rulant, art. 12.2.9, 12.2.11

- Test de izolare conform EN 50155, cu modificările ulterioare

- Încercări de șoc și vibrații conform EN 61373, cu modificările ulterioare

Produsul îndeplinește parametrii în conformitate cu EN 45545-2, cu modificările ulterioare, Protecția împotriva incendiilor a vehiculelor feroviare - Partea 2: Cerințe pentru comportamentul la foc al materialelor și componentelor. Materialele îndeplinesc, de asemenea, cerințele standardului de securitate la incendiu NFPA 130, astfel cum a fost modificat.

- O clasă de precizie A (cu excepția Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

În cazul schimbării cablului de silicon ecranat (nu în conformitate cu standardul EN 45545-2):

- intervalul de temperatură -50 ° C până la 200 ° C

- posibilitatea încorporării a doi senzori
