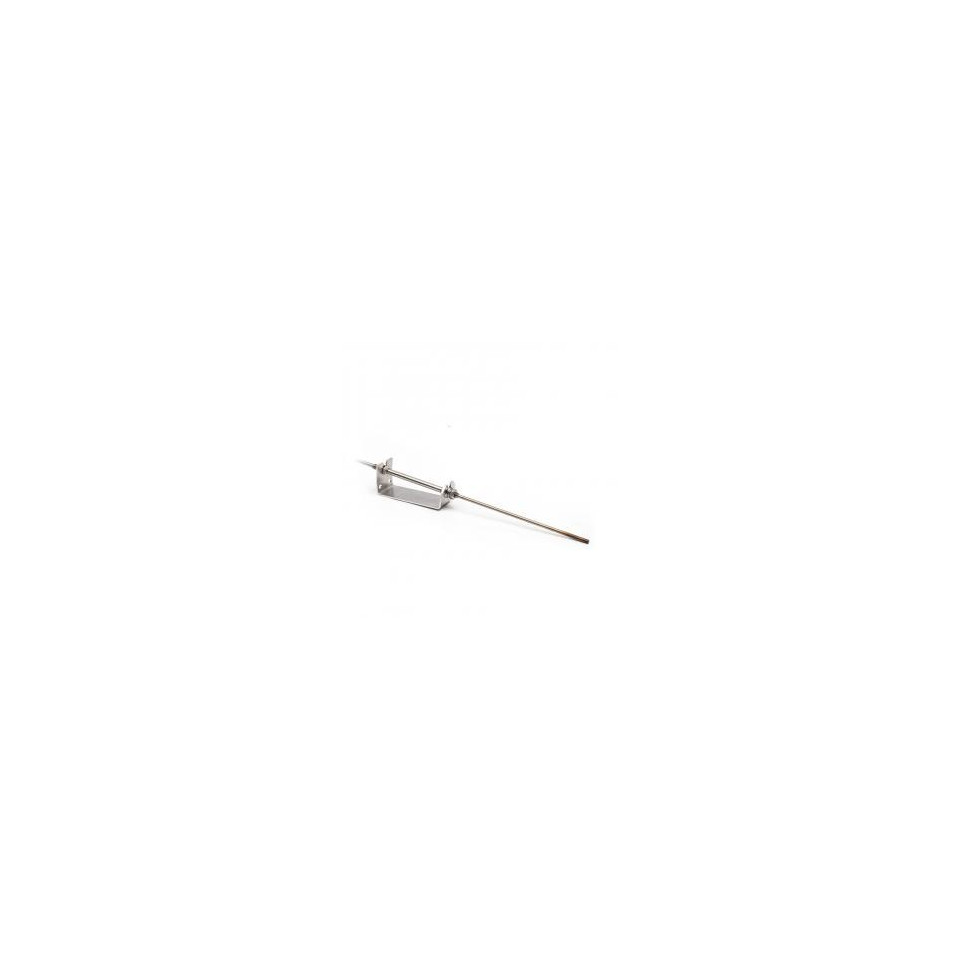

Sonda pentru măsurători de temperatură secundară a rezistențelor electrice pentru întreruperi electrodinamice

Sonda pentru măsurători de temperatură secundară a rezistențelor electrice pentru întreruperi electrodinamice

Referință GKTR107R

Tip senzor KTR 107

Tipul de element sensibil toate tipurile

Diferența de temperatură

-40 ° C la 400 ° C

Clasa de protecție IP 65 conform EN 60529

Dimensiunea carcasei 6 ± 0,1 mm

Lungimea carcasei 10 - 500 mm

Filet / OK M 10 x 1 / OK 17

Material carcasă din oțel inoxidabil DIN 1.4301

2 x cablu de intrare din silicon ecranat de 0,34 mm2

silicon ecranat 4 x 0,15 mm2

Rezistența firului

0,11 Ω pentru 1 m de cablu pentru conectarea cu 2 fire

Răspunsul temporal

τ0,5 <9 s (în apă curentă 0,4 ms-1)

Accesorii

suport metalic

Resiztenta izolarii

> 200 MΩ la 500 VDC, temperatura 25 ° C ± 3 ° C și umiditate <80%

Durata medie de viață ≈ MTTF * 1,2 x 105 h - pe baza unui calcul teoretic

Caracteristici produs Sonda pentru măsurători de temperatură secundară a rezistențelor electrice pentru întreruperi electrodinamice

Senzorul de temperatură de rezistență KTR 107 este proiectat pentru a măsura temperatura substanțelor gazoase sau lichide sau solide. În segmentul de aplicații al vehiculelor feroviare, senzorul este destinat să fie utilizat pentru măsurarea secundară a temperaturii rezistențelor electrice ale frânelor electrodinamice ale locomotivelor electrice și diesel-electrice.

Intervalul de temperatură este de -40 ° C până la 400 ° C și aceste limite pot fi depășite pentru o perioadă scurtă de timp. Senzorii pot fi utilizați pentru toate sistemele de control compatibile cu tipurile de elemente de detecție enumerate în tabelul parametrilor tehnici. Senzorii respectă protecția IP 65 conform EN 60529, cu modificările ulterioare.

Senzorii sunt destinați să funcționeze într-un mediu neagresiv din punct de vedere chimic.

TESTE, DECLARAȚIE, CALIBRAȚII

Încercările de tip sunt efectuate de un organism notificat în conformitate cu standardul EN 50155, cu modificările ulterioare, Aplicații feroviare - Echipamente electronice utilizate pe material rulant, art. 12.2.9, 12.2.11

- Test de izolare conform EN 50155, cu modificările ulterioare

- Încercări de șoc și vibrații conform EN 61373, cu modificările ulterioare

Produsul îndeplinește parametrii în conformitate cu EN 45545-2, cu modificările ulterioare, Protecția împotriva incendiilor a vehiculelor feroviare - Partea 2: Cerințe pentru comportamentul la foc al materialelor și componentelor. Materialele îndeplinesc, de asemenea, cerințele standardului de securitate la incendiu NFPA 130, astfel cum a fost modificat.

- proiectare variabilă a tijei - lungime L

- posibilitatea schimbării firului

- Precizie de top (cu excepția Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- posibilitatea încorporării a doi senzori

- posibilitatea conectării cu 3 sau 4 fire
