SENZOR DE TEMPERATURĂ INTERIORĂ ȘI UMIDITATE RELATIVĂ CU IEȘIRE RS 485 (MODBUS)

Referință GKSTH102R

Livrare în 3 până la 5 săptămâni

Tip senzor KSTH 102

Interval de măsurare a temperaturii -40 ° C până la 80 ° C

Precizie de măsurare a temperaturii ± 0,5 ° C în intervalul 0 ° C până la 65 ° C

± 0,7 ° C în intervalul 65 ° C până la 80 ° C

± 1,1 ° C în intervalul -40 ° C până la 0 ° C

Interval de măsurare a umidității relative 0 - 95%

Precizie de măsurare a umidității relative ± 3% în intervalul 10-90%

± 4,5% în intervalul 0-10% și 90-95%

Semnal de ieșire RS 485 / MODBUS RTU

Tensiunea de alimentare U 15-30 VDC

Tensiunea nominală de alimentare Un 24 VDC

Consum maxim: 500 mW

tipic: 250 mW

Clasa de protecție IP 30 conform EN 60529

Dimensiunea capului 71,9 x 59 x 27 mm

Material cap LEXAN (conform EN 45545-2)

Greutate minima 35 g

Secțiunea transversală recomandată a firului 0,14 până la 1 mm2

teste

Testele de șoc și vibrații

categoria 1, clasa B conform EN 61373

Compatibilitate electromagnetică conform EN 50121-3-2

Test de izolare 1,5 kVDC timp de 1 minut conform EN 50155

Rezistent la foc

conform EN 45545 (posibil conform NFPA 130)

Caracteristici produs SENZOR DE TEMPERATURĂ INTERIORĂ ȘI UMIDITATE RELATIVĂ CU IEȘIRE RS 485 (MODBUS)

Senzorul de temperatură și umiditate relativă - KSTH 102 este proiectat pentru a măsura temperatura și umiditatea relativă a aerului în spații protejate de apă. În segmentul aplicațiilor vehiculelor feroviare, este utilizat pentru a măsura cele două variabile din compartimentele de călători ale unităților de tren și vagoanelor și face parte din sistemul de control al temperaturii și umidității relative.

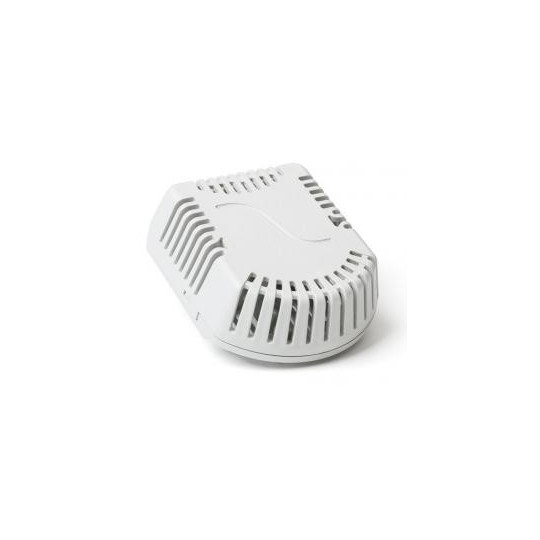

Senzorul de temperatură și umiditate relativă - KSTH 102 constă dintr-un cap cu nervuri din plastic, unde este plasată o placă cu circuite imprimate cu senzorii individuali și un convertor pentru a stabili comunicarea prin magistrala RS 485. Umiditatea relativă este măsurată de un senzor intern comun al cărui semnal este procesat într-un microprocesor și este convertit într-un semnal de ieșire al MODBUS RTU. Senzorii respectă protecția IP 30 conform EN 60 529, cu modificările ulterioare. Designul adecvat și materialele de înaltă calitate asigură că senzorii nu sunt deranjanti, chiar și în interiorul cu cerințe estetice ridicate. Puteți alege culoarea casetei alb sau gri.

Senzorul de temperatură și umiditate relativă - KSTH 102 este proiectat să funcționeze într-un mediu chimic neagresiv; utilizarea trebuie aleasă pe baza temperaturii și a rezistenței chimice a capului senzorului și a senzorilor individuali. Condițiile de funcționare pentru stabilirea funcției corecte sunt:

- Temperatura ambientală lângă senzor: -40 până la 80 ° C

- Umiditate relativă ambientală: 0 până la 95% (umiditate fără condens)

- Presiunea atmosferică: 87 până la 106 kPa

TESTE, DECLARAȚIE, CALIBRAȚII

Încercările de tip sunt efectuate de un organism notificat în conformitate cu standardul EN 50 155, astfel cum a fost modificat Aplicațiile feroviare - Echipamente electronice utilizate pe material rulant, art. 12.2.7, 12.2.8, 12.2.9, 12.2.11

- Art. 12.2.7, 12.2.8 conform EN 50121-3-2 - Compatibilitate electromagnetică

- Art. 12.2.9 conform EN 50155 - test de izolare

- Art. 12.2.11 conform EN 61373 - teste de șoc și vibrații

Materialele cutiei de plastic și PCB îndeplinesc un set de cerințe pentru materialele R 24 conform Tabelului 5 pentru nivelul de risc de incendiu HL1-HL2-HL3 din standardul EN 45545-2: 2014. Materialele îndeplinesc și cerințele Standardul de securitate la incendiu NFPA 130, astfel cum a fost modificat.
