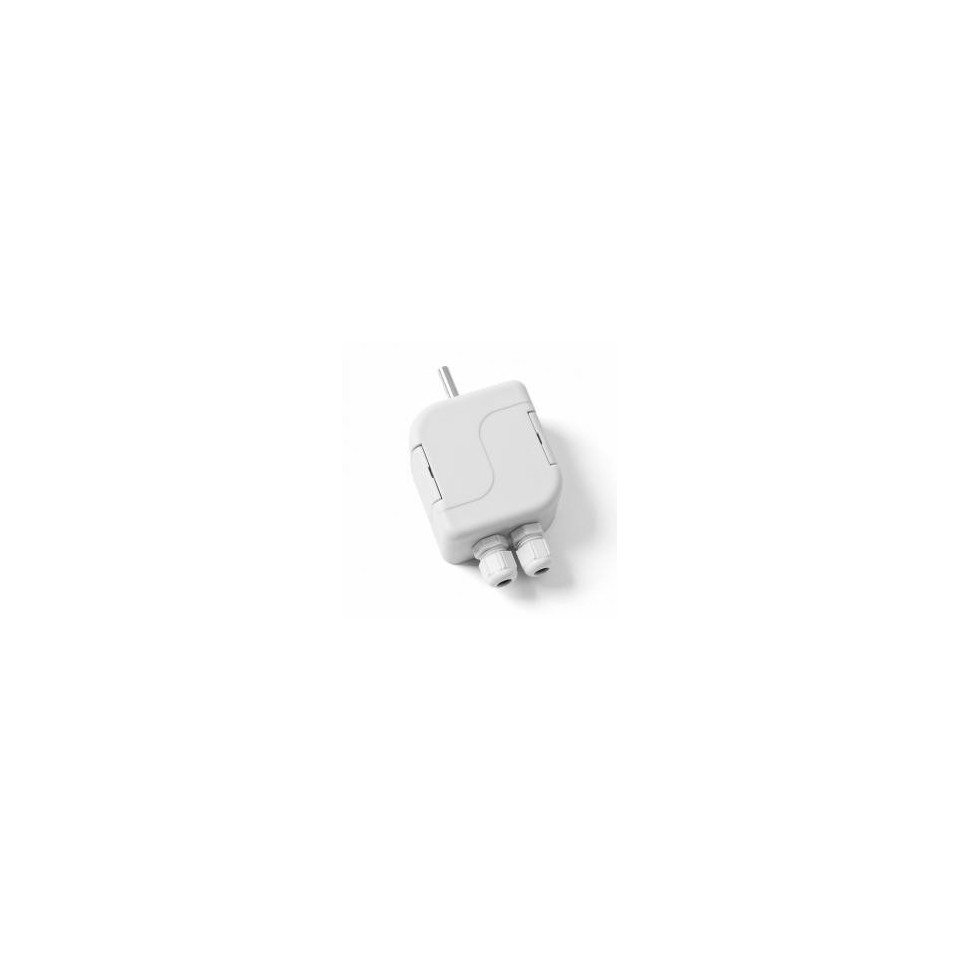

SENZOR DE TEMPERATURĂ CU IEȘIRE RS485 PENTRU MEDIU EXTERIOR KSD112

SENZOR DE TEMPERATURĂ CU IEȘIRE RS485 PENTRU MEDIU EXTERIOR KSD112

Referință GKSD112R

Tipul senzorului

(K - cu conector) KSD 112A

KSD 112AK

Semnal de ieșire RS 485 / MODBUS RTU

Domeniu de măsurare -30 până la 70 ° C

Precizie electronică *) ± 0,2 ° C

Tipul / Precizia elementului sensibil Pt 1000 / ± (0,3 ° C + 0,0005 | t |)

Tensiunea de alimentare (U) 15 până la 30 V c.c.

Tensiune nominală de alimentare (Un) 24 V c.c.

Consum / curent maxim de energie: 500 mW

tipic: 300 mW

Indice de protecție IP 65 conform EN 60529, astfel cum a fost modificat

Lungimea tijei 50 mm

Diametrul gambei standard 6 ± 0,2 mm

Material tulpină oțel inoxidabil DIN 1.4301

Rezistență la izolație> 200 MOhm la 500 V / DC, 25 ° C ± 3 ° C; umiditate <85%

Dimensiuni cap 70 × 63 × 34 mm

Material cap LEXAN (conform EN 45545-2)

Tipul conectorului din cap

(pentru senzori cu conector) RSFM4 - M12- Lumberg

Secțiunea recomandată a firului

(pentru senzori cu presetupă) 0,14 până la 1 mm2

Condiții de lucru temperatura ambiantă: -40 până la 80 ° C

umiditatea relativă a aerului: max. 100%

presiunea atmosferică: 70 până la 107 kPa

Greutate min 150 de grame

*) Eroarea de măsurare a senzorului de temperatură KSD 112A depinde de debit și de tensiunea de alimentare (eroare de metodă) și poate fi cuprinsă între -1,0 și 1,5 ° C.

teste

Testele de șoc și vibrații

categoria 1, clasa B conform EN 61373

Compatibilitate electromagnetică conform EN 50121-3-2

Test de izolare 1,5 kVDC timp de 1 minut conform EN 50155

Rezistent la foc

conform EN 45545 (posibil conform NFPA 130)

Caracteristici produs SENZOR DE TEMPERATURĂ CU IEȘIRE RS485 PENTRU MEDIU EXTERIOR KSD112

Acest senzor de temperatură cu ieșire digitală RS 485 (MODBUS) - KSD 112 este proiectat pentru un mediu în aer liber. În segmentul de aplicații al vehiculelor feroviare, acesta este utilizat, de exemplu, pentru măsurarea temperaturii aerului în camerele locomotivelor, poate face parte din sistemul de control al temperaturii din compartimentele pentru pasageri sau este utilizat pentru a indica temperatura din camera mașinilor ca parte a sistem de protecție împotriva incendiilor.

Senzorul de temperatură cu ieșire digitală RS 485 (MODBUS) - KSD 112 pentru mediul exterior constă dintr-un cap de plastic și o carcasă metalică, unde este amplasat elementul senzitiv pentru măsurarea temperaturii (senzor). În cap există un bloc de borne cu un convertor localizat, la care este conectat un cablu de alimentare pentru alimentarea senzorului și semnalul de ieșire digitală, în funcție de tipul senzorului, printr-o bucșă sau un conector.

KSD 112A, KSD 112AK - Protocol de comunicare MODBUS / RTU, comunicare prin magistrala RS485

Gama de temperatură de utilizare a senzorilor este definită în tabelul parametrilor tehnici pentru diferitele versiuni ale senzorilor. Senzorii respectă indicele de protecție IP 65 conform standardului EN 60529, astfel cum a fost modificat. Instalare recomandată a senzorului:

pentru măsurarea temperaturii aerului exterior - se recomandă instalarea pe partea rece a clădirii (nord sau nord-vest), astfel încât senzorul 097.11en să nu fie expus la lumina directă a soarelui. Instalarea este recomandată la 2/3 din înălțimea peretelui clădirii.

pentru măsurarea temperaturii aerului interior în incinte, birouri sau hale de producție - se recomandă instalarea pe un perete interior la o înălțime de 1,5 m, în zone de mișcare a oamenilor, în locuri neexpuse la soare și neinfluențate de căldura încălzirii calorifere sau iluminat

Senzorul este proiectat să funcționeze într-un mediu neagresiv din punct de vedere chimic, utilizarea trebuie aleasă în funcție de temperatura și rezistența chimică a capului senzorului.

ACCESORII

Mufă de conectare CONEC 43-00092

cabluri de conectare cu conector RKT drept sau conector RKWT unghiular

TESTE, DECLARAȚIE, CALIBRAȚII

Încercările de tip sunt efectuate de un organism notificat în conformitate cu standardul EN 50155, cu modificările ulterioare, Aplicații feroviare - Echipamente electronice utilizate pe material rulant, art. 12.2.9, 12.2.11

- Compatibilitate electromagnetică conform EN 50121-3-2, cu modificările ulterioare

- Test de izolare conform EN 50155, cu modificările ulterioare

- Încercări de șoc și vibrații conform EN 61373, cu modificările ulterioare

Produsul îndeplinește parametrii în conformitate cu EN 45545-2, cu modificările ulterioare, Protecția împotriva incendiilor a vehiculelor feroviare - Partea 2: Cerințe pentru comportamentul la foc al materialelor și componentelor. Poate fi furnizat cu materiale care îndeplinesc standardul de securitate la incendiu NFPA 130, astfel cum a fost modificat.
