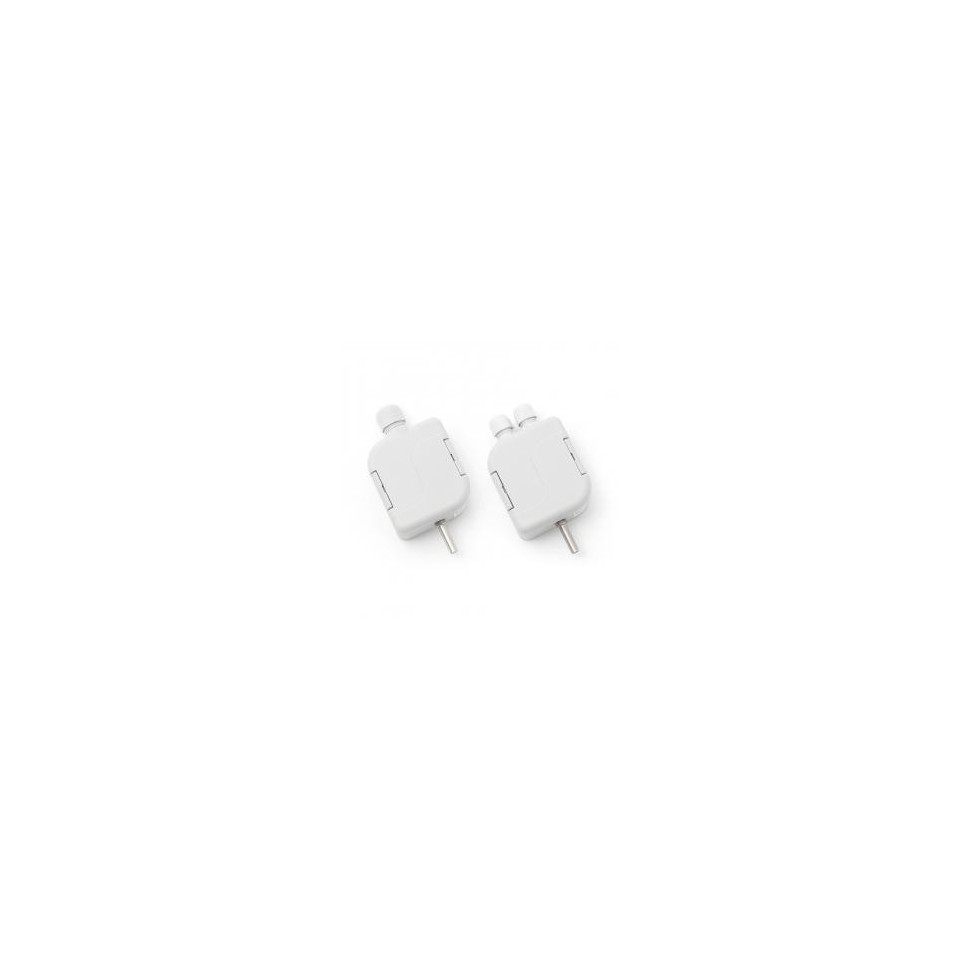

Sonda KPTS 410A ET KPTS 410B

Referință GKPTS410A / BR

Livrare în 3 până la 5 săptămâni

Tip senzor KPTS 410A și KPTS 410B

Tipul elementului sensibil Pt 50/3850 și Pt 50/3850, ieșire Pt 100/3850

Diferența de temperatură

-40 ° C la 100 ° C

Clasa de protecție IP 65 conform EN 60529

Diametru coadă 6 ± 0,1 mm

Lungimea tijei

25 milimetri

Material tulpină oțel inoxidabil DIN 1.4301

Materialul capului de conectare

LEXAN (conform standardului EN 45545-2)

Timp de răspuns τ0,5 <9 s (în apă curentă la 0,4 ms-1)

Resiztenta izolarii

> 200 MΩ la 500 VDC, temperatura 25 ° C ± 3 ° C, umiditate <80%

Durata medie de viață ≈ MTTF * 1,2 x 105 h - pe baza unui calcul teoretic

* În condițiile de mediu și operaționale specificate în metodologia de testare aprobată.

teste

Testele de șoc și vibrații

categoria 1, clasa B conform EN 61373

Test de izolare 4 kVDC timp de 1 minut conform EN 50155

Rezistent la foc

conform EN 45545 (posibil conform NFPA 130)

Caracteristici produs Sonda KPTS 410A ET KPTS 410B

Setul special de senzori de temperatură KPTS 410A și KPTS 410B a fost dezvoltat pentru a măsura temperatura aerului din dulapurile cu baterii cu gel de vagoane de mare viteză din segmentul de aplicații al vehiculelor feroviare. Datorită locației potrivite a dulapurilor pentru baterii, acestea sunt conectate în serie la elementul de evaluare, indicând temperatura medie în cele două dulapuri. Conexiunea serială a KPTS 410A și KPTS 410B permite o configurație internă a terminalelor capului KPTS 410B, astfel încât să nu fie nevoie de un element de interconectare specific. Blocul de conexiuni Free Wago 222 face parte din senzorul de temperatură KPTS 410B pentru conectarea ecranului cablului de intrare și a cablului de conectare.

Senzorii constau din capul din plastic, unde este plasată o placă cu circuite imprimate cu un bloc de borne pentru a conecta cablul de alimentare sau conexiunea în serie a celor doi senzori și cu o tijă din oțel inoxidabil, în care elementul de detectare a temperaturii. Senzorii pot fi utilizați pentru toate sistemele de control compatibile cu tipurile de elemente de detecție enumerate în tabelul parametrilor tehnici. Senzorul este conform cu gradul de protecție IP 65 conform standardului EN 60529, astfel cum a fost modificat.

Senzorii sunt destinați să funcționeze într-un mediu neagresiv din punct de vedere chimic.

TESTE, DECLARAȚIE, CALIBRAȚII

Încercările de tip sunt efectuate de un organism notificat în conformitate cu standardul EN 50155, cu modificările ulterioare, Aplicații feroviare - Echipamente electronice utilizate pe material rulant, art. 12.2.9, 12.2.11

- Test de izolare conform EN 50155, cu modificările ulterioare

- Încercări de șoc și vibrații conform EN 61373, cu modificările ulterioare

Produsul îndeplinește parametrii în conformitate cu EN 45545-2, cu modificările ulterioare, Protecția împotriva incendiilor a vehiculelor feroviare - Partea 2: Cerințe pentru comportamentul la foc al materialelor și componentelor. Poate fi furnizat cu materiale care îndeplinesc standardul de securitate la incendiu NFPA 130, astfel cum a fost modificat.
