SENZORI DE TEMPERATURĂ, UMIDITATE RELATIVĂ, PRESIUNE ȘI PARTICULĂ - PROTOCOL CAN KSTHPV 104

De referinţă: GKSTHPV 104R

SENZORI DE TEMPERATURĂ, UMIDITATE RELATIVĂ, PRESIUNE ȘI PARTICULĂ - PROTOCOL CAN KSTHPV 104

Tip senzor KSTHPV 104

Valori măsurate temperatură, umiditate relativă, atm. presiune, COV

Interval de măsurare a temperaturii * -30 ° C până la 70 ° C

-40 ° C până la 80 ° C pe termen scurt

Precizia măsurării temperaturii * ± 0,5 ° C la temperatura de 25 ° C

± 1,0 ° C la temperatura de la 0 la 65 ° C

Gama de măsurare a umidității relative * 0 până la 95%

Precizie de măsurare a umidității relative * ± 3% în intervalul 20-80%

± 4,5% în intervalul 0-19% și 81-95%

Interval de măsurare VOC (indice IAQ) * 0 până la 500

Precizie măsurare VOC * ± 15%

Domeniul de măsurare a presiunii atmosferice * 300 - 1100 hPa

Precizia măsurării presiunii atmosferice

(în intervalul de temperatură de la 0 la 65 ° C,

în intervalul 300 - 1100 hPa) deviație absolută ± 0,6 hPa

stabilitate pe termen lung a temperaturii: ± 1,0 hPa

Precizia măsurării presiunii atmosferice

(într-un interval de temperatură cuprins între 25 și 45 ° C,

în intervalul 700 - 1100 hPa) deviație absolută ± 0,12 hPa

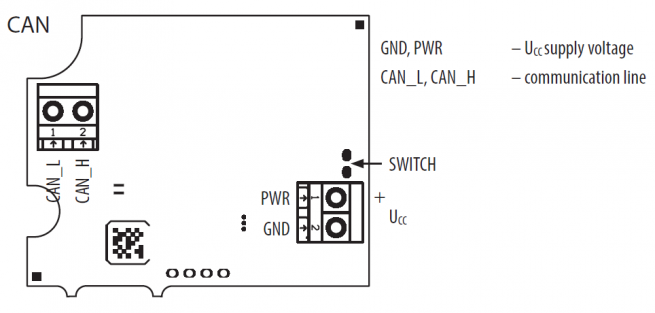

Semnal de ieșire CAN / CANopen - CiA DS 301

Tensiunea de alimentare U 15-30 VDC

Tensiunea nominală de alimentare Un 24 VDC

Consum maxim: 500 mW

tipic: 300 mW

Protecție împotriva pătrunderii

IP 30 conform. conform EN 60529

Dimensiunea capului 71,9 x 59 x 27 mm

Material cap LEXAN (conform EN 45545-2)

Greutate minima 35 g

Secțiunea transversală recomandată a firului 0,14 până la 1 mm2

Greutate minima 35 g

* Domeniile de măsurare și acuratețea date pentru senzorii individuali se referă la condițiile de funcționare la conectarea tensiunii de alimentare.

teste

Încercări de șoc și vibrații categoria 1, clasa B conform EN 61373

Compatibilitate electromagnetică conform EN 50121-3-2

Test de izolare 1,5 kVDC timp de 1 minut conform EN 50155

Rezistent la foc

conform EN 45545 (posibil conform NFPA 130)

Transport international

Livrare standard sau expres

Plăți sigure

Toate plățile sunt sigure și aprobate.

Cel mai bun preț garantat

Contactați-ne pentru a vă defini metoda de plată.

+ 33-233-611-670

Engleză - Franceză - Germană - Spaniolă

Detalii despre produs despre "SENZOTORI DE TEMPERATURA, UMIDITATE RELATIVA, PRESIUNE SI PARTICULE - PROTOCOL CAN KSTHPV 104"

Temperatură, umiditate relativă, presiune atmosferică și senzor VOC - KSTHPV 104 este conceput pentru a măsura concentrațiile de dioxid de carbon, temperatura aerului, umiditatea relativă a aerului, presiunea atmosferică și concentrațiile compușilor organici volatili. În segmentul aplicațiilor vehiculelor feroviare, este utilizat pentru măsurarea tuturor variabilelor din compartimentele de pasageri ale unităților de tren și vagoanelor și face parte din sistemul de control al temperaturii, umidității relative, presiunii atmosferice și calității aerului.

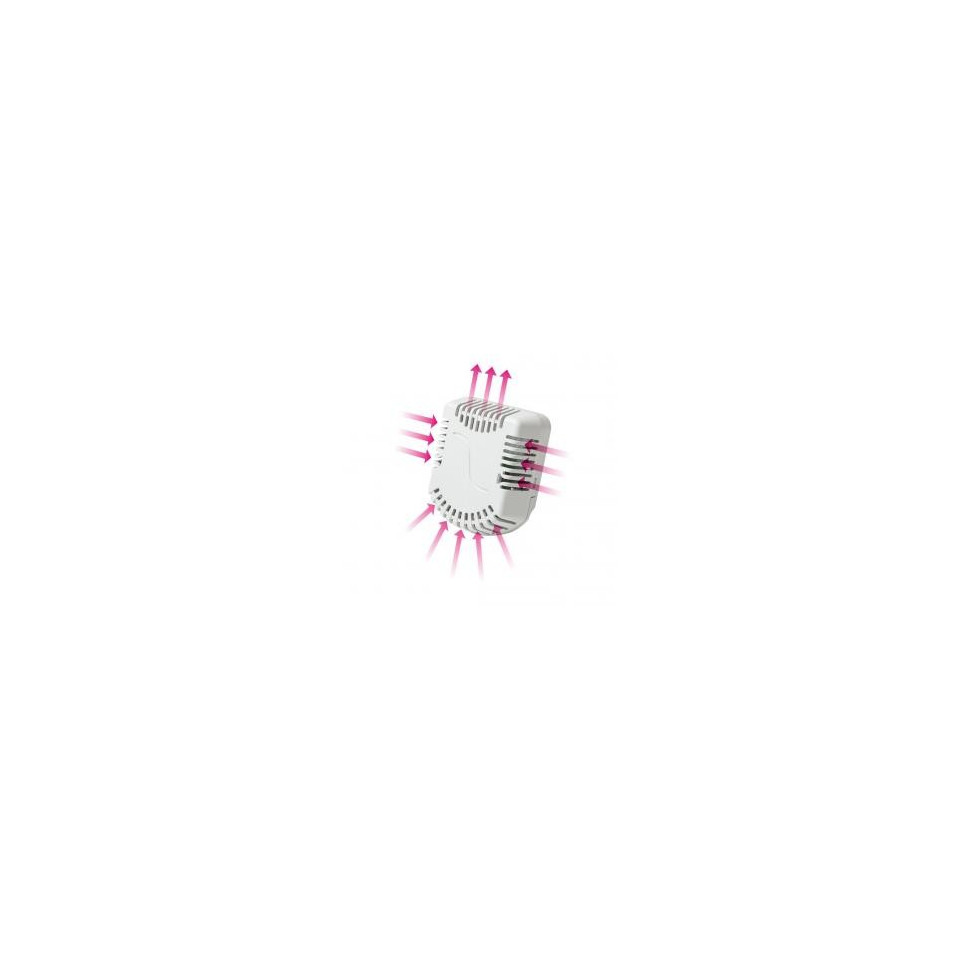

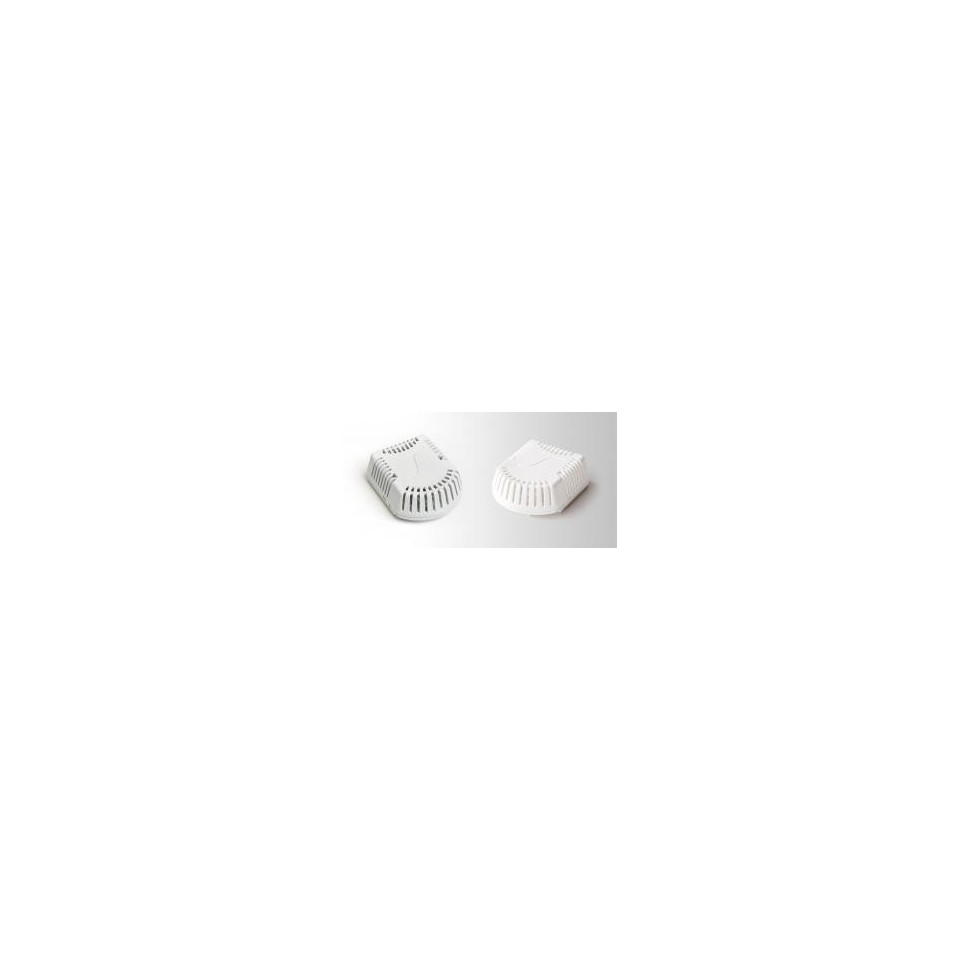

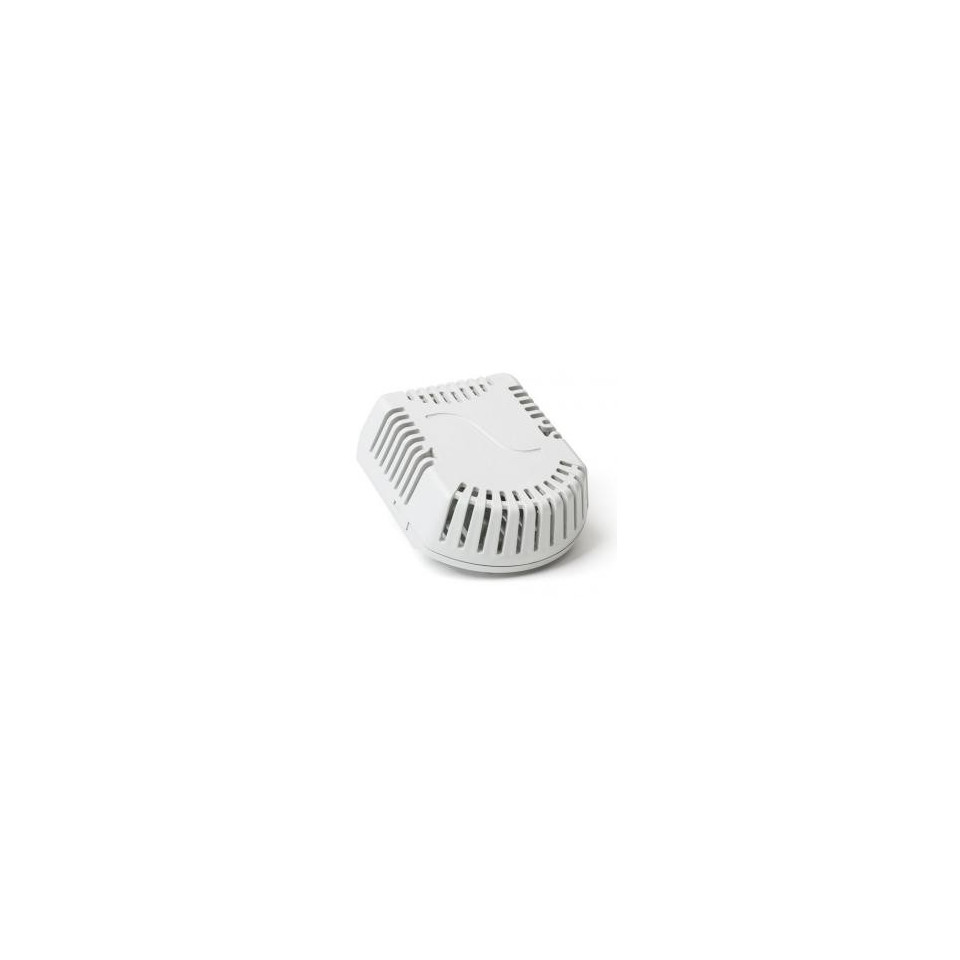

Senzorul de temperatură, umiditate relativă, presiune atmosferică și VOC al KSTHPV 104 constă dintr-un cap cu nervuri din plastic care conține o placă cu circuite imprimate cu senzorii individuali și un convertor pentru a stabili comunicarea prin magistrala CAN. Temperatura, umiditatea relativă, presiunea atmosferică și VOC-urile sunt măsurate de un element de detectare intern comun al cărui semnal este procesat într-un microprocesor și este convertit într-un semnal de ieșire CANopen cu un semnal de ieșire specificație CiA DS 301 Temperatura, umiditatea relativă, presiunea atmosferică și VOC senzorul KSTHPV 104 îndeplinește indicele de protecție IP 30 conform standardului EN 60529, astfel cum a fost modificat. Designul plăcut și materialele de înaltă calitate asigură că temperatura KSTHPV 104, umiditatea relativă, presiunea aerului și senzorul VOC nu par a fi intruzive nici măcar în interiorul cu cerințe estetice ridicate. Puteți alege culoarea casetei alb sau gri. Se recomandă instalarea temperaturii KSTHPV 104, a umidității relative, a presiunii atmosferice și a senzorului VOC pe un perete interior la o înălțime de 1,5 m, în zone cu persoane în mișcare, care nu sunt expuse la lumina directă a soarelui și nu sunt influențate de căldura din pereți, surse de căldură sau iluminare.

Senzorul de temperatură, umiditate relativă, presiune atmosferică, CO2 și VOC KSTHPV 104 este proiectat să funcționeze într-un mediu chimic neagresiv; utilizarea sa trebuie aleasă în funcție de temperatura și rezistența chimică a capului și a senzorilor individuali. Funcționarea corectă a senzorului necesită următoarele condiții de funcționare:

Temperatura ambientală în jurul senzorului: -30 ° C până la 70 ° C, pentru perioade scurte de -40 până la 80 ° C

Umiditate relativă ambientală: 0 până la 95% (umiditate fără condens)

Presiunea atmosferică: 87 până la 110 kPa

TESTE, DECLARAȚIE, CALIBRAȚII

Încercările de tip sunt efectuate de un organism notificat în conformitate cu standardul EN 50155, cu modificările ulterioare, Aplicații feroviare - Echipamente electronice utilizate pe material rulant, art. 12.2.9, 12.2.11

- Compatibilitate electromagnetică conform EN 50121-3-2, cu modificările ulterioare

- Test de izolare conform EN 50155, cu modificările ulterioare

- Încercări de șoc și vibrații conform EN 61373, cu modificările ulterioare

Produsul îndeplinește parametrii în conformitate cu EN 45545-2, cu modificările ulterioare, Protecția împotriva incendiilor a vehiculelor feroviare - Partea 2: Cerințe pentru comportamentul la foc al materialelor și componentelor. Poate fi furnizat cu materiale care îndeplinesc standardul de securitate la incendiu NFPA 130, astfel cum a fost modificat.
