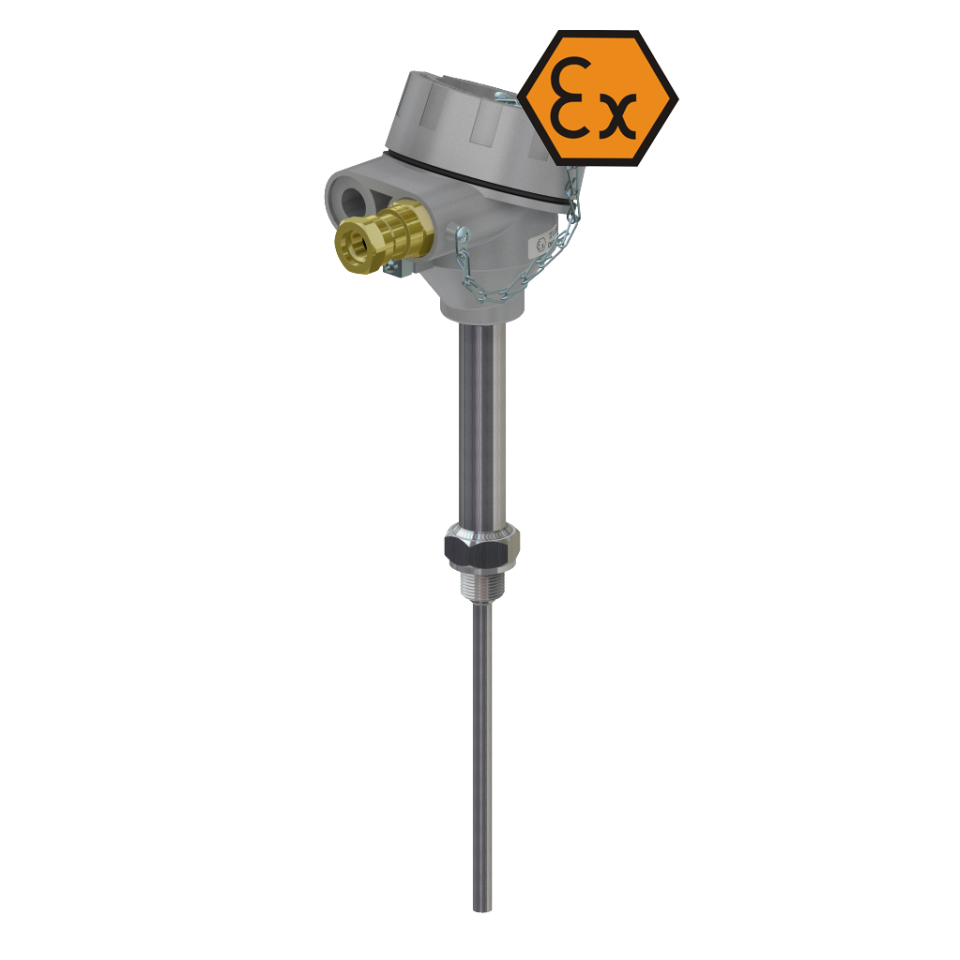

Termocuplă cu cap de conexiune cu montare rapidă a timpului de răspuns - ATEX rezistentă la explozie

De referinţă: Gxd-ttgnr / gxd-papttgnr

Termocuplă cu cap de conexiune cu montare rapidă a timpului de răspuns - ATEX rezistentă la explozie
  • Interval de temperatură de proiectare: -40 .. + 800 ° C
  • Instalații de proces tehnologic în toate industriile
  • Instalare în zone periculoase:
    Gazele, vaporii, ceațele (G): Zona 1, 2
    Praf (D): Zona 21, 22
    Mine: M2

Transport international

Livrare standard sau expres

Plăți sigure

Toate plățile sunt sigure și aprobate.

Cel mai bun preț garantat

Contactați-ne pentru a vă defini metoda de plată.

+ 33-233-611-670

Engleză - Franceză - Germană - Spaniolă

Detalii despre produs despre "Termocuplu cap de conectare cu racord rapid - ATEX antiexplozie"

caracteristici gama

  • TC simplu și dublu
  • Insert de măsurare izolat mineral interschimbabil
  • Conexiune de proces sudată la tubul de protecție
  • Diametrul tubului de protecție: Ø6, Ø8, Ø9 mm
  • Material tub de protecție: oțel inoxidabil 1.4541 (AISI321) sau altele
  • Presetupă ATEX I M2, II GD, IP65 (diametru cablu Ø5..10mm)
  • Semnal de ieșire: TC sau 4..20 mA (opțional)


instrucțiuni de asamblare

Senzori semnati ex.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  au fost proiectate pentru măsurarea temperaturii în zonele 1 (21) și 2 (22).

Descriere

Termometrele cu termocuplu din această serie sunt proiectate pentru a fi înșurubate direct în proces, în principal în vase și conducte. Aceste termometre sunt potrivite pentru medii lichide și gazoase sub sarcină mecanică moderată și în condiții chimice normale.

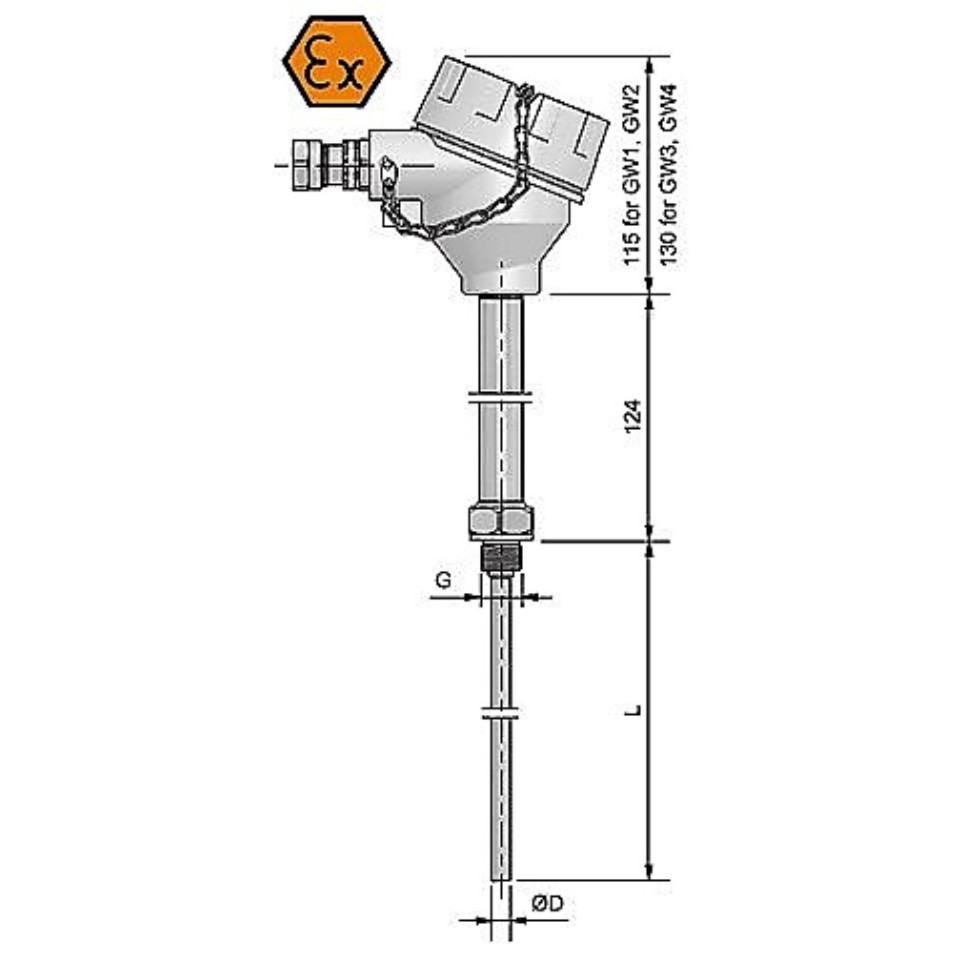

Construcţie

Senzorul este format dintr-o inserție de măsurare interschimbabilă, un tub de protecție extern (termoput) cu gât și un cap de conexiune din aluminiu unde este posibilă montarea unui transmițător de temperatură cu un semnal de ieșire 4 -20 mA / HART® sau Profibus®PA.

Inserția de măsurare este partea înlocuibilă a senzorului complet, care reduce timpul și costul întreținerii dispozitivului de măsurare instalat în obiect. Fixarea cu arc a inserției de măsurare asigură o presiune perfectă la baza tubului de protecție, reduce timpul de reacție la schimbările de temperatură și mărește precizia măsurării și reduce vibrațiile naturale, evitând astfel defecțiunile mecanice și electrice.

Lungimea de inserție, conexiunea de proces, designul puțului termic, capul de conectare, precum și tipul și numărul de senzori și precizia pot fi selectate individual pentru aplicația respectivă.

Transmițător de temperatură (opțional)

Transmițătorul este montat în interiorul capului de conectare a senzorului, direct pe insertul de măsurare.



Tastați GW1 aluminiu, presetupă M20x1,5
Tastați GW2 aluminiu, 2 x presetupă M20x1,5
Tastați GW3 aluminiu, presetupă M20x1,5, cu fereastră pentru afișaj LED local (LPI-02)
Tastați GW4 aluminiu, 2 x presetupă M20x1,5, cu fereastră pentru afișaj LED local (LPI-02)
Tastați S1 oțel inoxidabil, presetupă M20x1,5
Tastați S2 oțel inoxidabil, 2 x presetupă M20x1,5

General

  • Referință Gxd-ttgnr / gxd-papttgnr
  • Nume Termocuplă cu cap de conexiune cu montare rapidă a timpului de răspuns - ATEX rezistentă la explozie

DESCRIERE

  • Tip produs 2x termocuplu
    Termocuplu
  • Temperatura maximă de funcționare 800 ° C
  • diametru 6mm
    8mm
    9mm
  • Tipul conexiunii 1/2 "NPT
    G1 / 2 "
    M20 X 1.5
  • Model Sonda bloc terminal
  • Tip termocuplu E
    J
    K
    N
    T
  • Certificare ATEX EXD
  • Lungimea cablului Cu bloc terminal
