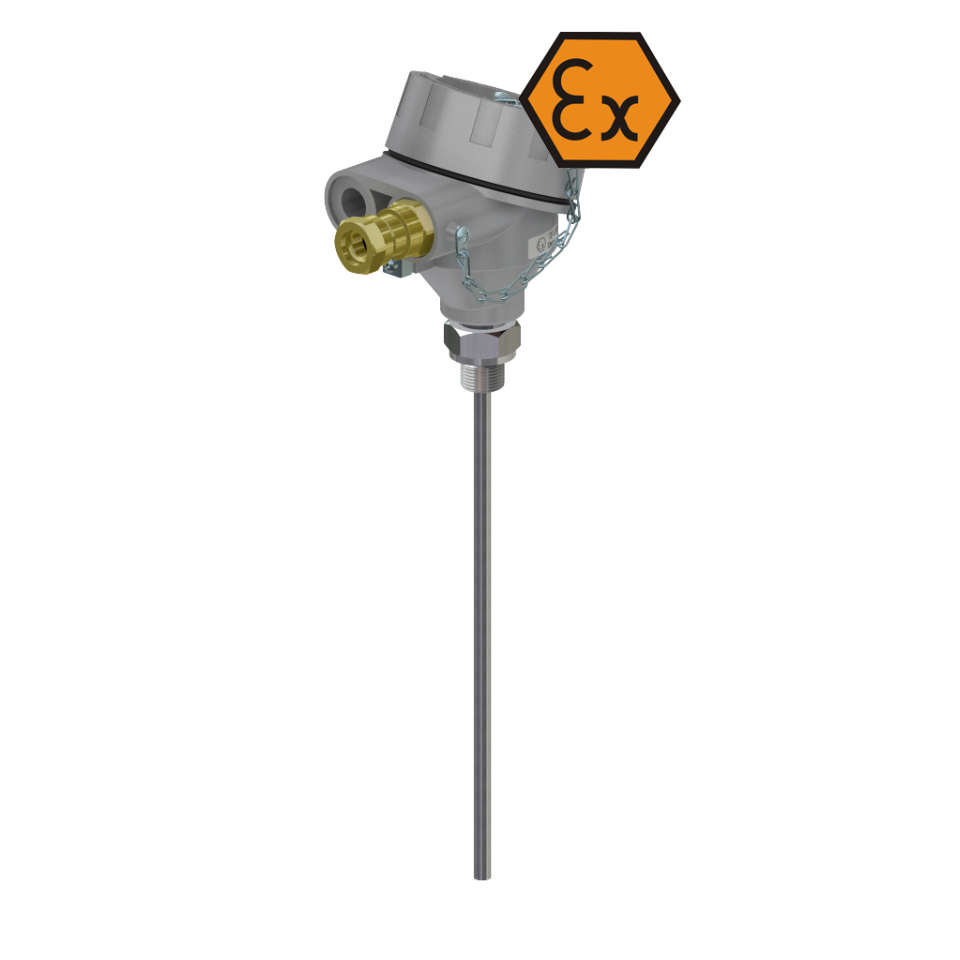

Termometru cu rezistență cu cap de conectare și racord - antideflagrat ATEX

caracteristici gama

• RTD unic și dual
• Insert de măsurare izolat mineral interschimbabil
• Conexiune de proces sudată la tubul de protecție
• Diametrul tubului de protecție: Ø9, Ø10, Ø11, Ø12, Ø15 mm
• Material tub de protecție: oțel inoxidabil 1.4541 (AISI321) sau altele
• Presetupă ATEX I M2, II GD, IP65 (diametru cablu Ø5..10mm)
• Semnal de ieșire: RTD sau 4..20 mA (opțional)




instrucțiuni de asamblare

Senzori semnati ex.jpg II 1/2G IIC T6 ÷ T5  et ex.jpg II 1/2D Ex ta/tb IIIC TX Da/Db  au fost proiectate pentru măsurarea temperaturii în toate zonele de explozie de gaz, lichid, ceață și praf. În zona 0 sau 20 poate exista doar un tub de protecție. Capul de conectare poate fi numai în zonele 1 (21) sau 2 (22). Limita dintre zone este conexiunea filetată.

Senzori semnati ex.jpg II 2G IIC Tx  et ex.jpg II 1/2D Ex tb IIIC TX Db  au fost proiectate pentru măsurarea temperaturii în zonele 1 (21) și 2 (22).

Descriere

Termometrele de rezistență din această serie sunt proiectate pentru a fi înșurubate direct în proces, în principal în vase și conducte. Aceste termometre sunt potrivite pentru medii lichide și gazoase sub sarcină mecanică moderată și în condiții chimice normale.

Construcţie

Senzorul constă dintr-o inserție de măsurare interschimbabilă, un tub exterior de protecție (sondă termică) și un cap de conexiune din aluminiu unde este posibilă montarea unui transmițător de temperatură cu un semnal de ieșire de 4-20 mA / HART® sau Profibus®PA.

Inserția de măsurare este partea înlocuibilă a senzorului complet, care reduce timpul și costul întreținerii dispozitivului de măsurare instalat în obiect. Fixarea cu arc a inserției de măsurare asigură o presiune perfectă la baza tubului de protecție, reduce timpul de reacție la schimbările de temperatură și mărește precizia măsurării și reduce vibrațiile naturale, evitând astfel defecțiunile mecanice și electrice.

Lungimea inserției, conexiunea de proces, proiectarea termopozelor, capul de conectare, precum și tipul și numărul de senzori, precizia și metoda de conectare pot fi selectate individual pentru aplicația respectivă.

Transmițător de temperatură (opțional)

Transmițătorul este montat în interiorul capului de conectare a senzorului, direct pe insertul de măsurare.

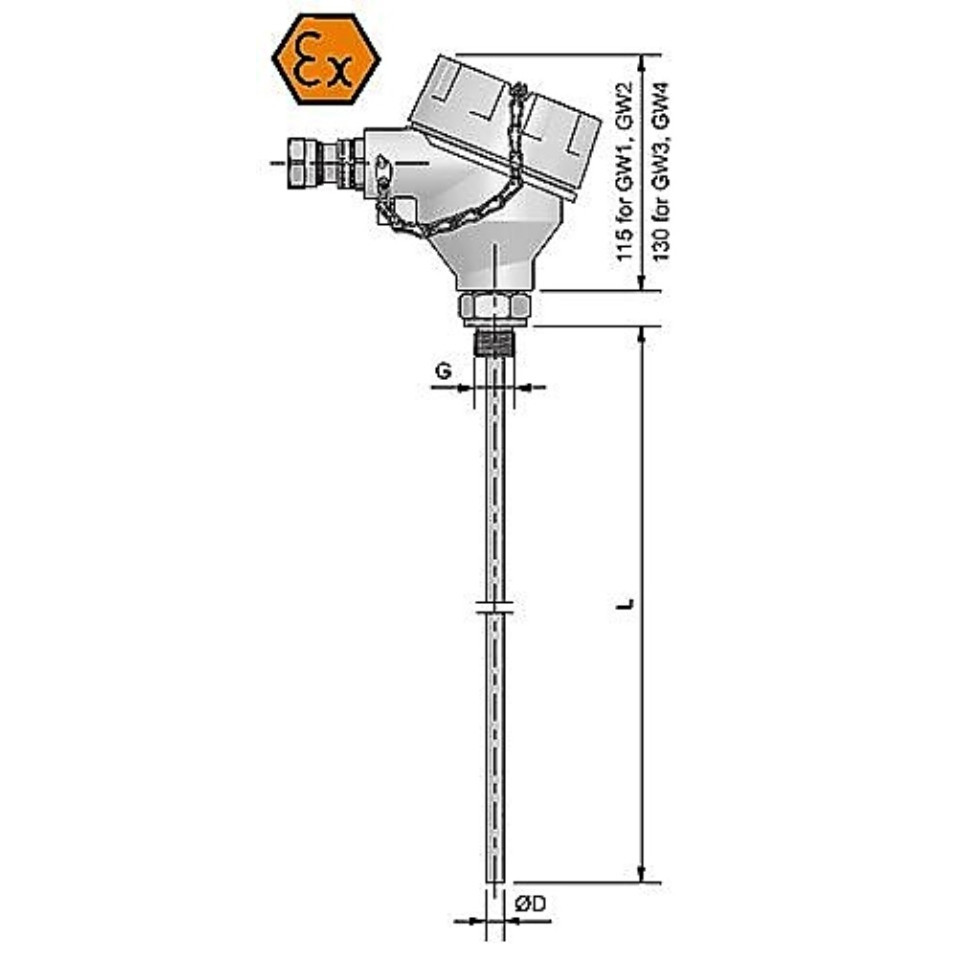

	Tastați GW1	aluminiu, presetupă M20x1,5
	Tastați GW2	aluminiu, 2 x presetupă M20x1,5
	Tastați GW3	aluminiu, presetupă M20x1,5, cu fereastră pentru afișaj LED local (LPI-02)
	Tastați GW4	aluminiu, 2 x presetupă M20x1,5, cu fereastră pentru afișaj LED local (LPI-02)
	Tastați S1	oțel inoxidabil, presetupă M20x1,5
	Tastați S2	oțel inoxidabil, 2 x presetupă M20x1,5
