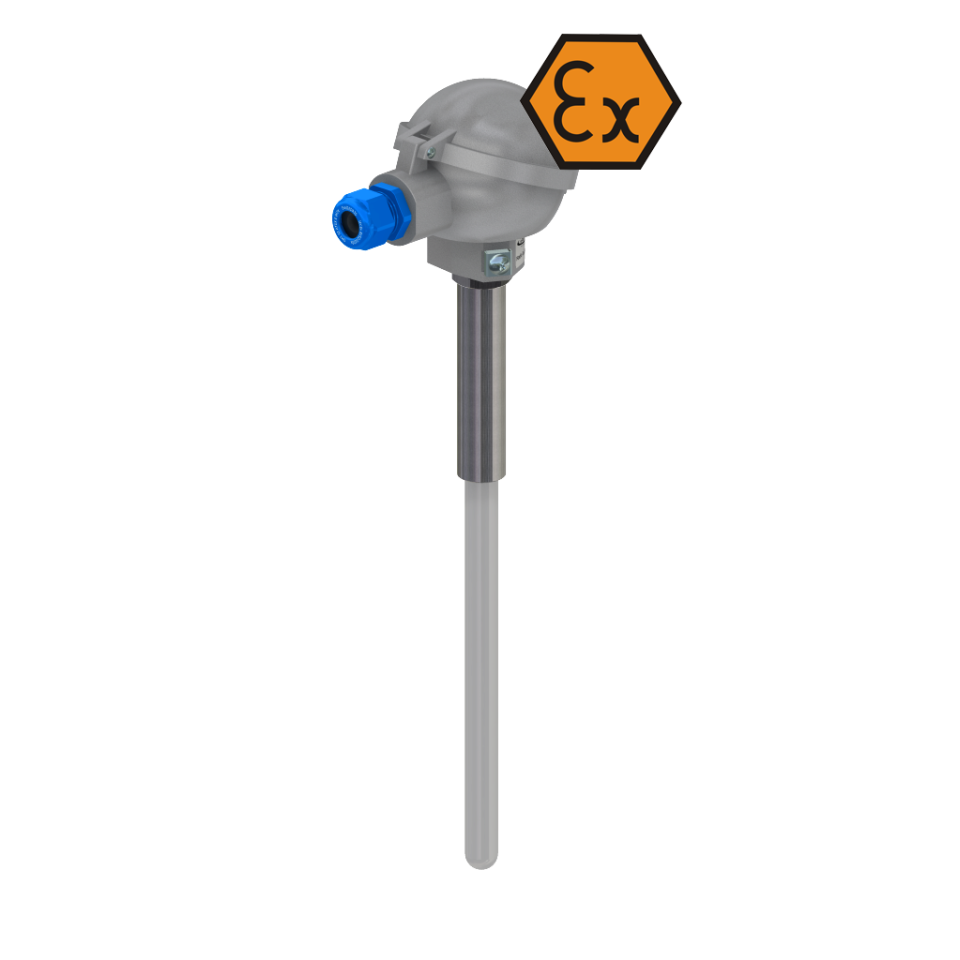

Termocuplu cu cap de conectare 1800 ° C ATEX sigur intrinsec

Referință GXI-TT438/40/41/42/43/44R

  • Interval de temperatură de proiectare:
    Tipul R (Pt13% Rh-Pt): 0 .. + 1600 ° C
    Tipul S (Pt10% Rh-Pt): 0 .. + 1600 ° C
    Tipul B (Pt30% Rh-Pt6% Rh): 0 .. + 1800 ° C
  • Instalații de proces tehnologic în toate industriile
  • Instalare în zone periculoase:
    Gazele, vaporii, ceațele (G): Zona 0, 1, 2
    Praf (D): Zona 20, 21, 22

Caracteristici produs Termocuplu cu cap de conectare 1800 ° C ATEX sigur intrinsec

caracteristici gama

  • TC simplu și dublu
  • Insert de măsurare interschimbabil
  • Material tub de protecție: corindon C799 sau mulit C610

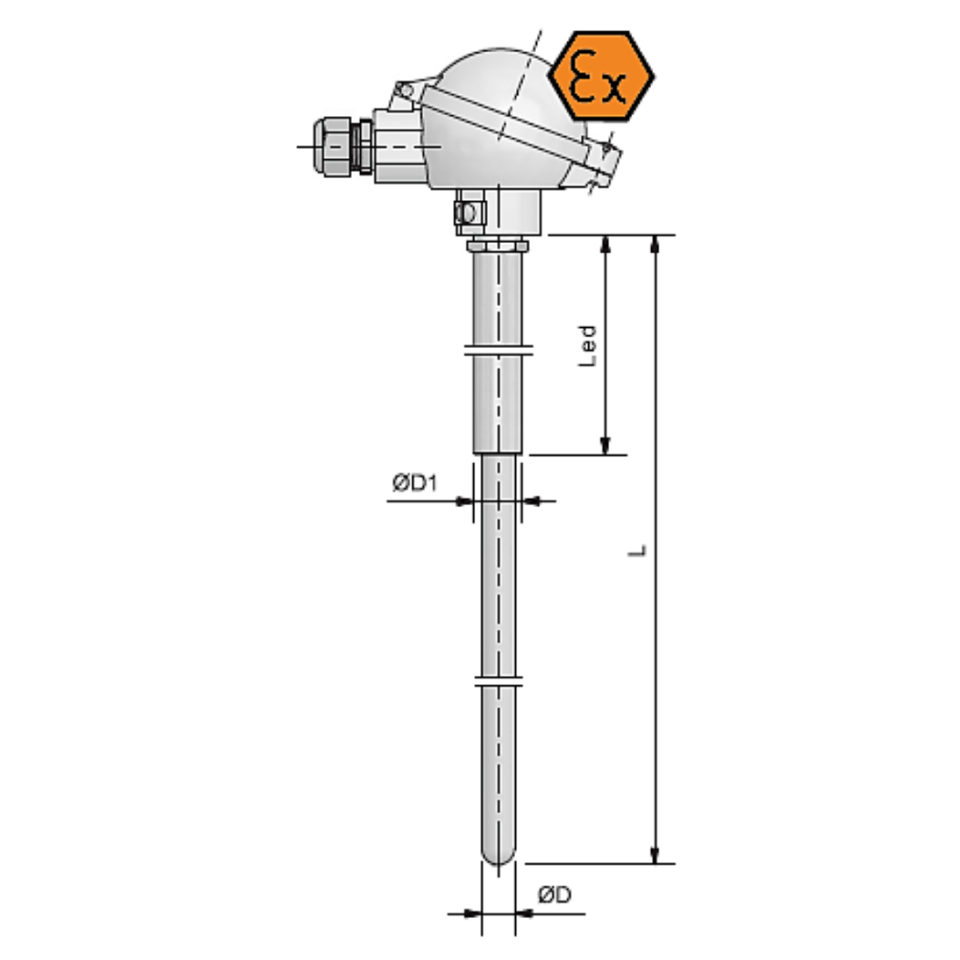

  • Diametre tuburi de protecție:
    Termocuplu XI-TT438 cu diametrul exterior al tubului ceramic douplex. Termocuplu
    XI-TT440 Ø24 mm cu tub ceramic cer.
    XI-TT441 termocuplu Ø15 mm cu tub ceramic douplex dia.
    XI-TT442 Termocuplu Ø15 mm cu tub ceramic cer. Termocuplu
    XI-TT443 Ø10 mm cu tub ceramic cer. Termocuplu
    XI-TT444 Ø8 mm cu tub ceramic cer. Ø6 mm
  • Presetupă ATEX II GD, IP65 (diametru cablu Ø5..10mm)
  • Semnal de ieșire: TC sau 4..20 mA (opțional)


Descriere

Senzorul este format dintr-o inserție de măsurare interschimbabilă, un tub exterior de protecție din ceramică și un cap de conectare din aluminiu unde este posibilă montarea unui transmițător de temperatură cu un semnal de ieșire 4-20 mA / HART ® sau Profibus®PA.

Inserția de măsurare utilizată este o parte interschimbabilă a senzorului, ceea ce înseamnă că numai inserția și nu întregul senzor trebuie demontate în caz de avarie sau pentru inspecție periodică. Costurile de întreținere sunt apoi reduse.

Lungimea termocuplului, diametrul tubului ceramic, capul de conectare, precum și tipul și numărul de senzori, precizia și metoda de conectare pot fi selectate individual pentru aplicația respectivă.

Transmițător de temperatură (opțional)

Transmițătorul este montat în interiorul capului de conectare a senzorului: direct pe insertul de măsurare sau în capac
vârful capului.

A doua metodă este avantajoasă deoarece permite schimbarea rapidă a suportului standard de măsurare fără a fi nevoie să dezasamblați emițătorul; aceasta înseamnă reducerea timpului și costurilor de întreținere a senzorului și protecția firelor împotriva eventualelor deteriorări. Montarea a două emițătoare în interiorul capului de conectare disponibil la cerere.

Tastați G1 Aluminiu, presetupă Exe M20x1,5, IP68
Tastați G2 Aluminiu, presetupă Exe M20x1,5, IP68
Tastați G5 Aluminiu, 2 x presetupă Exe M20x1,5, IP68
Tastați G6 Aluminiu, 2 x presetupă Exe M20x1,5, IP68
