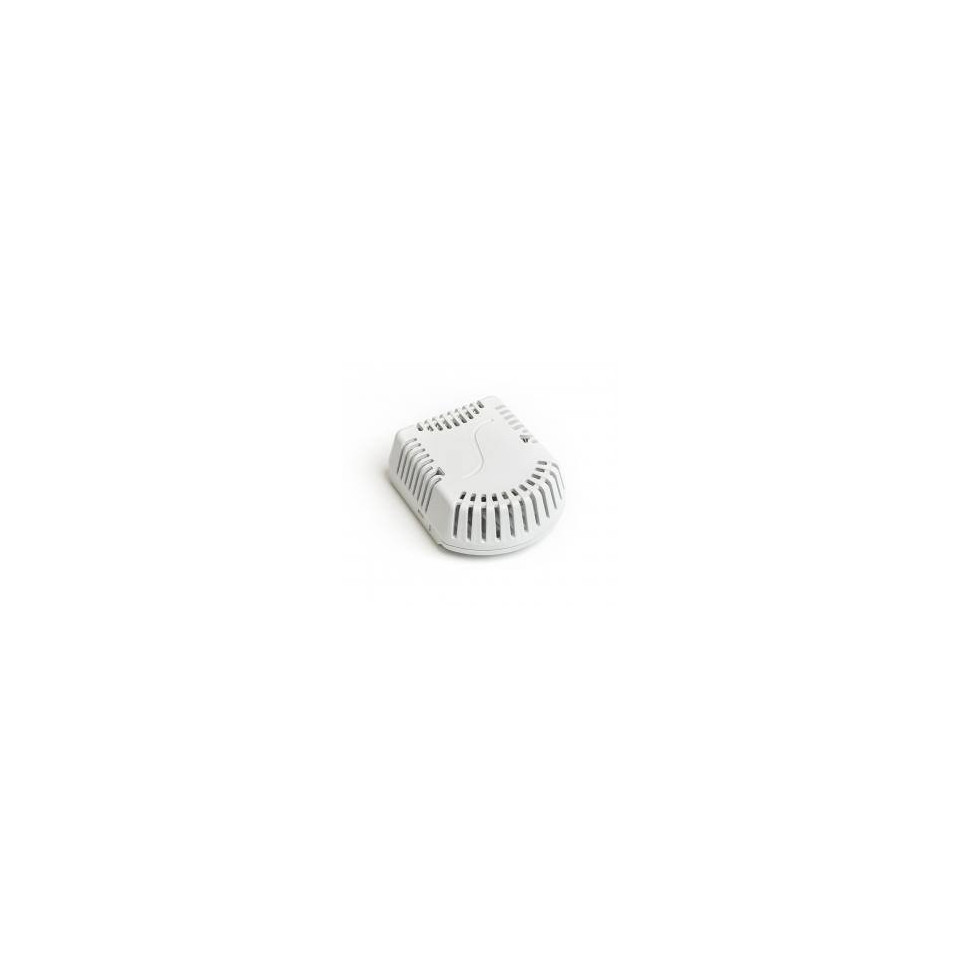

Sonda SC CO2 - protocol CAN

Referință GSC104R

  • Senzor CO 2 - SC 104.
  • Măsurează concentrația de CO2.
  • Ariile protejate de apă.
440.63KB descărcarea

Fișă tehnică GSC104R | Senzor SC CO2 - protocol CAN

Caracteristici produs Sonda SC CO2 - protocol CAN

Senzor de cameră

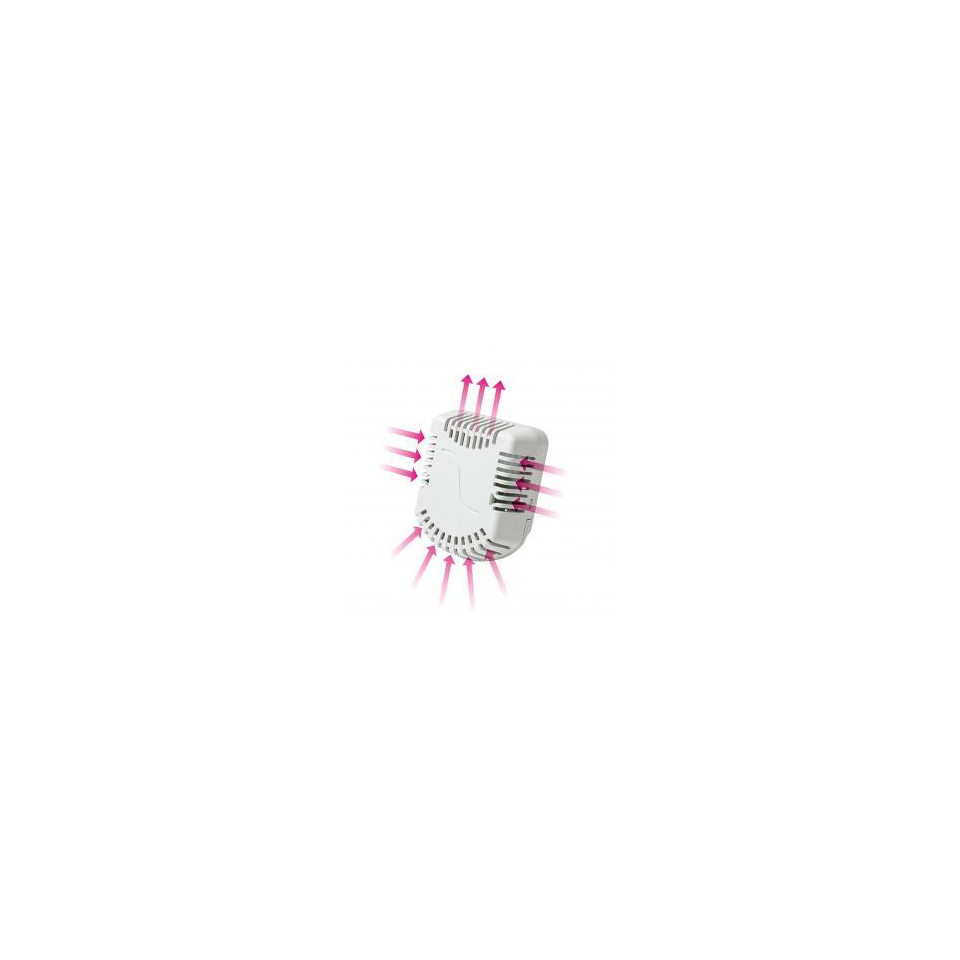

Senzorul de CO 2 - SC 104 constă dintr-un cap de plastic cu caneluri în care există o placă cu circuite imprimate cu senzor CO 2 și un convertor pentru a asigura comunicarea prin magistrala CAN. Valoarea CO 2 se măsoară prin Modulul NDIR, semnalul digital este convertit într-un semnal de ieșire pentru specificația CANopen CiA DS 301 pentru senzori CO 2 este caracteristicile auto - calibrare care asigură setați senzorul la valoarea minimă a CO 2 , care corespunde nivelului de concentrare afară. Senzor CO 2 - SC 104 respectă gradul de protecție IP 30 conform EN 60529. Designul său atractiv și materialele de înaltă calitate asigură că senzorul nu interferează, chiar și în interiorul cu cerințe estetice ridicate.

Senzorul de CO 2 - SC 104 este conceput pentru a funcționa într-un mediu neagresiv din punct de vedere chimic. Condițiile de funcționare pentru a asigura funcționarea corectă a senzorului de CO 2 sunt următoarele:

  • temperatura ambiantă: 0 până la 45 ° C
  • umiditate relativă: 0 până la 85% (fără condensare)
  • presiunea atmosferică: 87 până la 106 kPa




Tipul senzorului SC 104
Domeniul de măsurare a CO 2 * 400 până la 5000 ppm
Precizia măsurării CO 2 * ± 100ppm
Timp de reacție CO 2 (90%) 90 s
Semnal de ieșire CAN / CANopen-CiA DS 301
Separarea galvanică Nu, la cerere poate fi completat
Tensiunea de alimentare 15-30 V DC
Tensiunea nominală de alimentare U n 24 V DC
Consumul maxim: 500 mW
tipic: 300 mW
Grad de protecție IP 30 conform EN 60529
Dimensiunile capului 71,9 x 59 x 27 mm
Materialul capului LEXAN
Greutatea min 35 g
Secțiunea transversală recomandată a conductorului 0,14 până la 1 mm 2

Remarque: Producătorul își rezervă dreptul de a modifica designul și caracteristicile tehnice ale produselor.

INSTALAREA ȘI ÎNTREȚINEREA SENZORULUI

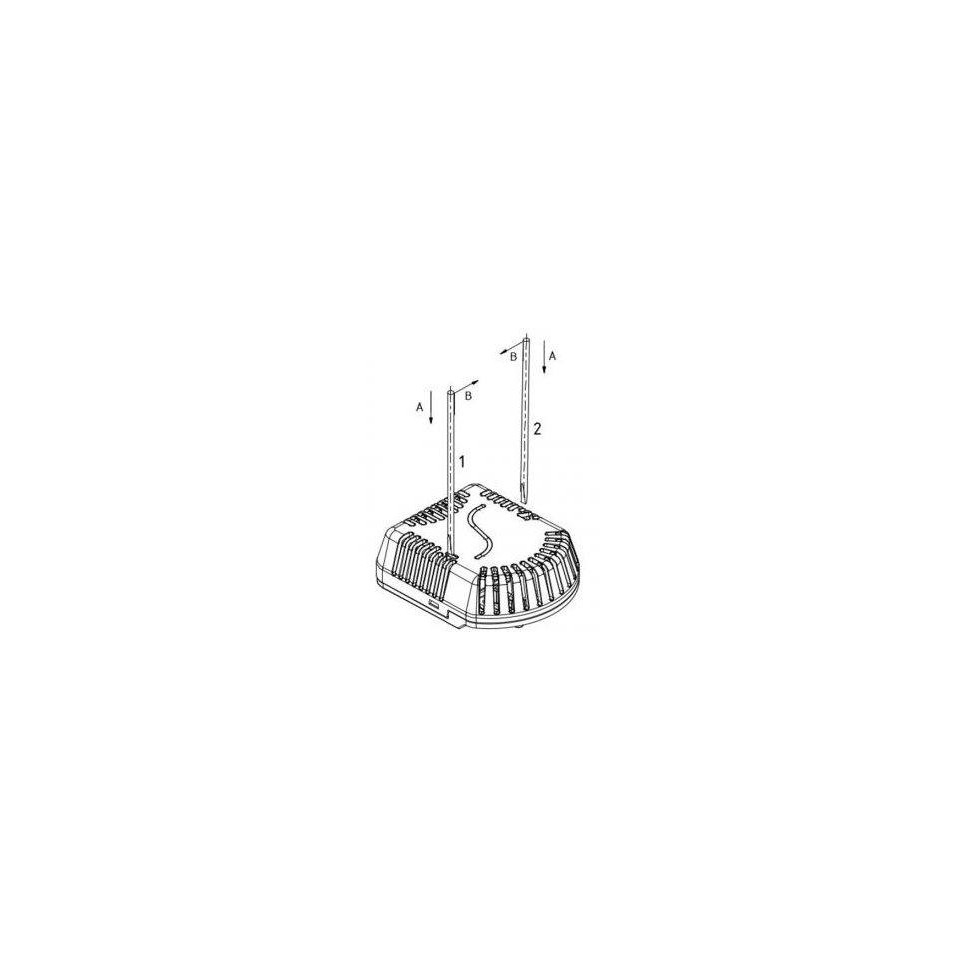

Senzorii sunt proiectați pentru a fi montați pe un perete sau pe alte suprafețe verticale. Pentru fixare, este necesar să pregătiți găurile necesare pentru montarea șuruburilor folosind un șablon (furnizat împreună cu senzorul).
Înainte de a conecta cablul de alimentare, este necesar să separați capacul perforat de baza din plastic. Scoateți capacul și introduceți cablul prin orificiul de 9 mm, aplicați baza pe suprafață și înșurubați cu două șuruburi sau șuruburi. Lungimea șuruburilor sau șuruburilor de fixare pentru fixare trebuie aleasă în funcție de grosimea bazei din plastic. Conectați cablul de alimentare la terminale conform secțiunii „Cablare”. Diagrama: Așezați capacul perforat pe baza fixă ​​și blocați-l făcând clic pe el. După instalare și conectare la dispozitivul electric de măsurare, senzorul este gata de utilizare. Senzorul nu necesită nicio întreținere specială.
